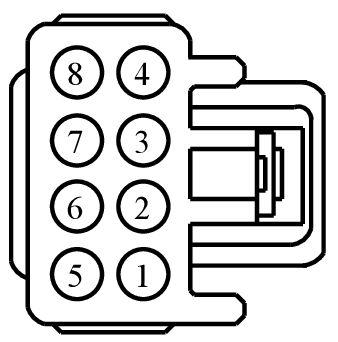

Connector End View (C604) - PASSENGER DOOR WINDOW SWITCH
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C604 | PASSENGER DOOR WINDOW SWITCH | 14630 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BCA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BAA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP10 (YE-OG) | 12 | FUSE - 10 OR CIRCUIT BREAKER | 97BG-14474-BCA | ||||
| 2 | CBP06 (WH-BU) | 20 | FUSE - 6 OR CIRCUIT BREAKER | 97BG-14474-BAA | ||||
| 3 | GD345 (BK-BU) | 12 | GROUND - PILLAR B RIGHT | 97BG-14474-BCA | ||||
| 4 | CPW20 (WH-OG) | 12 | SWITCH - POWER WINDOW FRONT PASSENGER # UP | 97BG-14474-BCA | ||||
| 5 | CBP10 (YE-OG) | 12 | FUSE - 10 OR CIRCUIT BREAKER | 97BG-14474-BCA | ||||
| 6 | CPW12 (GN-OG) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER DOWN | 97BG-14474-BAA | ||||
| 7 | CPW13 (BN-YE) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER UP | 97BG-14474-BAA | ||||
| 8 | CPW19 (VT) | 12 | SWITCH - POWER WINDOW FRONT PASSENGER # DOWN | 97BG-14474-BCA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1031
Service Part Number:
3U2Z-14S411-PPB
Gauge:
10 12
Pin material:
Tin & Silver
Cavities:
8
Vehicle Uses:
- Switch - Adjustable Pedal
- Switch - Convertable Top
- Switch - Door Lock (Cargo)
- Switch - Door Lock (LH)
- Switch - Door Lock (RH)
- Switch - Moon Roof/Sun Roof
- Switch - Power Window - Driver
- Switch - Power Window - LH - Rear
- Switch - Power Window - Passenger (Front)
- Switch - Power Window - RH - Rear
- Switch - Seat Lumbar
- Switch - Third Row Power Folding Seat
