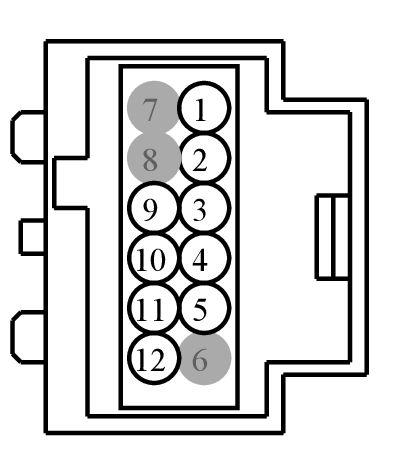

Connector End View (C516) - EXTERIOR MIRROR LH
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C516 | EXTERIOR MIRROR LH | 14631 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1L2T-14421-BA | Not Available | |
| 1L2T-14421-AA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPM17 (BU-GN) | 22 | SWITCH - POWER MIRROR # LEFT MIRROR UPWARD (IF PLUS) | 1L2T-14421-BA | ||||
| 2 | CPM16 (BN-BU) | 22 | SWITCH - POWER MIRROR # LEFT MIRROR RIGHTWARD (IF PLUS) | 1L2T-14421-BA | ||||
| 3 | CPM23 (GY) | 22 | SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) | 1L2T-14421-BA | ||||
| 4 | CLS21 (BU-GN) | 20 | CTRL MOD. - TURN LAMP LEFT FRONT | 1L2T-14421-AA | ||||
| 5 | GD353 (BK-YE) | 20 | GROUND - ROCKER PANEL FRONT LEFT | 1L2T-14421-AA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | CRB06 (YE-GN) | 20 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER + | BLIS | 1L2T-14421-AA | |||
| 10 | GD353 (BK-YE) | 20 | GROUND - ROCKER PANEL FRONT LEFT | BLIS | 1L2T-14421-AA | |||
| 11 | CBB14 (VT-OG) | 20 | FUSE - 14 OR CIRCUIT BREAKER | heated mirrors | 1L2T-14421-AA | |||
| 12 | GD343 (BK-VT) | 20 | GROUND - PILLAR B LEFT | heated mirrors | 1L2T-14421-AA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1185
Service Part Number:
BU2Z-14S411-AJA
Gauge:
18
Pin material:
Tin (greased)
Cavities:
12
Vehicle Uses:
- Camera - Reverse Park Aid
- Switch - Gear Shift Select/Neutral Safety
