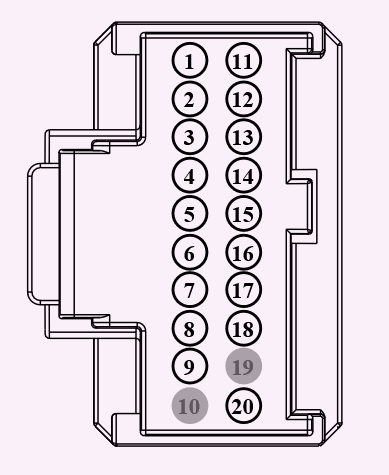

Connector End View (C504A) - DRIVER DOOR WINDOW SWITCH
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C504A | DRIVER DOOR WINDOW SWITCH | 14631 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| FU5T-14474-LB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
| 1 | CBP06 (WH-BU) | 20 | FUSE - 6 OR CIRCUIT BREAKER | 9U5T-14474-DB | ||||
| 2 | RPW37 (VT-GN) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS | FU5T-14474-LB | ||||
| 3 | VPLA4 (WH-GN) | 22 | CTRL MOD. - LIN BUS # DRIVER OR LEFT HAND DOOR MODULE | FU5T-14474-LB | ||||
| 4 | CPM23 (GY) | 22 | SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) | FU5T-14474-LB | ||||
| 5 | CPM16 (BN-BU) | 22 | SWITCH - POWER MIRROR # LEFT MIRROR RIGHTWARD (IF PLUS) | |||||
| 6 | CPM17 (BU-GN) | 22 | SWITCH - POWER MIRROR # LEFT MIRROR UPWARD (IF PLUS) | FU5T-14474-LB | ||||
| 7 | CPM20 (BN-WH) | 22 | SWITCH - POWER MIRROR # RIGHT MIRROR RIGHTWARD (IF PLUS) | FU5T-14474-LB | ||||
| 8 | CPM21 (YE-VT) | 22 | SWITCH - POWER MIRROR # RIGHT MIRROR UPWARD (IF PLUS) | FU5T-14474-LB | ||||
| 9 | CPW14 (VT-WH) | 22 | SWITCH - POWER WINDOW DRIVER # PASSENGER LOCK OUT (ENABLE) | FU5T-14474-LB | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | VPW38 (YE-BU) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 1 | FU5T-14474-LB | ||||
| 12 | VPW39 (BU-WH) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 2 | FU5T-14474-LB | ||||
| 13 | CPW13 (BN-YE) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER UP | FU5T-14474-LB | ||||
| 14 | CPW12 (GN-OG) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER DOWN | FU5T-14474-LB | ||||
| 15 | CPW17 (BN-GN) | 22 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT DOWN | FU5T-14474-LB | ||||
| 16 | CPW18 (GY-VT) | 22 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT UP | FU5T-14474-LB | ||||
| 17 | CPW16 (BU-OG) | 22 | SWITCH - POWER WINDOW DRIVER # REAR LEFT UP | FU5T-14474-LB | ||||
| 18 | CPW15 (YE) | 22 | SWITCH - POWER WINDOW DRIVER # REAR LEFT DOWN | FU5T-14474-LB | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | LPW36 (WH-BN) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS | FU5T-14474-LB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1447
Service Part Number:
FU2Z-14S411-ATA
Gauge:
20
Pin material:
Tin
Cavities:
20
Vehicle Uses:
- Camera - Reverse Park Aid
- Module - Image Processing
- Radio - Amplifier
