Connector End View (C431) - INLINE
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C431 | INLINE | 14B56214A005 | See Below | |||||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 2L1T-14421-DA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-BA | EU2Z-14421-CA | 1.5 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| 7C3T-14474-CA | DU2Z-14474-DA | 1.5 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |

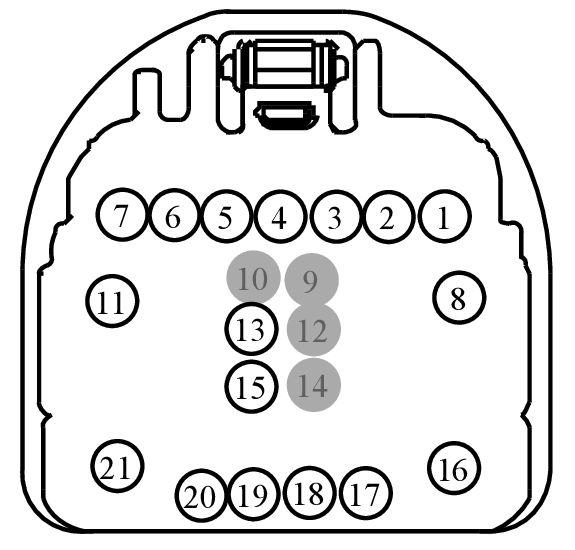

MALE
Harness
14B562
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD353 (BK-YE) | 20 | 9U5T-14421-BA | |||
| 2 | CRW02 (GY-BU) | 22 | 9U5T-14421-BA | |||
| 3 | VDN14 (VT-WH) | 20 | 9U5T-14421-BA | |||
| 4 | CPR63 (GY-YE) | 20 | 9U5T-14421-BA | |||
| 5 | CPL10 (GN-WH) | 20 | 9U5T-14421-BA | |||
| 6 | CPL44 (YE-OG) | 22 | 9U5T-14421-BA | |||
| 7 | CLS05 (YE-VT) | 20 | 9U5T-14421-BA | |||
| 8 | GD347 (BK-GN) | 14 | 2L1T-14421-DA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | CLS17 (YE-GY) | 20 | 2L1T-14421-BA | |||
| 12 | * | * | N/A | |||
| 13 | CBB16 (BU-GN) | 20 | 9U5T-14421-BA | |||
| 14 | * | * | N/A | |||
| 15 | CBB58 (WH-OG) | 20 | 9U5T-14421-BA | |||
| 16 | CRD06 (BN-YE) | 12 | 8U5T-14421-CA | |||
| 17 | VMP19 (WH-GN) | 20 | 9U5T-14421-BA | |||
| 18 | RMP19 (BN-VT) | 20 | 9U5T-14421-BA | |||
| 19 | DMP19 (BK) | 20 | 9U5T-14421-BA | |||
| 20 | GD345 (BK-BU) | 20 | 9U5T-14421-BA | |||
| 21 | GD343 (BK-VT) | 12 | 8U5T-14421-CA | |||

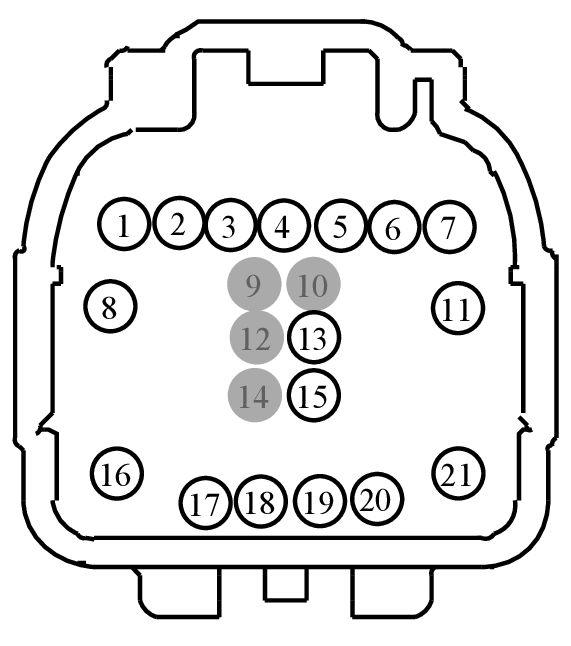

FEMALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD353 (BK-YE) | 20 | 8U5T-14474-BB | |||
| 2 | CRW02 (GY-BU) | 22 | 8U5T-14474-BB | |||
| 3 | VDN14 (YE-VT) | 22 | 8U5T-14474-BB | |||
| 4 | CPR63 (GY-YE) | 20 | 8U5T-14474-BB | |||
| 5 | CPL10 (GN-WH) | 20 | 8U5T-14474-BB | |||
| 6 | CPL44 (YE-OG) | 22 | 8U5T-14474-BB | |||
| 7 | CLS05 (YE-VT) | 20 | 8U5T-14474-BB | |||
| 8 | GD347 (BK-VT) | 14 | 7C3T-14474-EA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | CLS17 (YE-GY) | 20 | 7C3T-14474-CA | |||
| 12 | * | * | N/A | |||
| 13 | CBB16 (BU-GN) | 20 | 8U5T-14474-BB | |||
| 14 | * | * | N/A | |||
| 15 | CBB58 (WH-OG) | 22 | 8U5T-14474-BB | |||
| 16 | CRD06 (BN-YE) | 12 | F8VB-14474-AA | |||
| 17 | VMP19 (WH-GN) | 22 | 8U5T-14474-BB | |||
| 18 | RMP19 (BN-VT) | 22 | 8U5T-14474-BB | |||
| 19 | DMP19 (BK) | 20 | 8U5T-14474-BB | |||
| 20 | GD345 (BK-BU) | 20 | 8U5T-14474-BB | |||
| 21 | GD343 (BK-VT) | 12 | F8VB-14474-AA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1561
Service Part Number:
JU2Z-14S411-ARA
Gauge:
14 16 20
Pin material:
Tin
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1425
Service Part Number:
FU2Z-14S411-RA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
