Connector End View (C212) - INLINE
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C212 | INLINE | 14A00514401 | Not Available | |||||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1L2T-14421-AA | Not Available | |
| 1L2T-14421-BA | Not Available | |
| 97BG-14421-BCA | EU2Z-14421-EA | 2.8 |
| 97BG-14421-BBA | EU2Z-14421-EA | 2.8 |
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 97BG-14474-BAA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BCA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BBA | DU2Z-14474-EA | 2.8 |
| 97BG-14421-BAA | EU2Z-14421-EA | 2.8 |

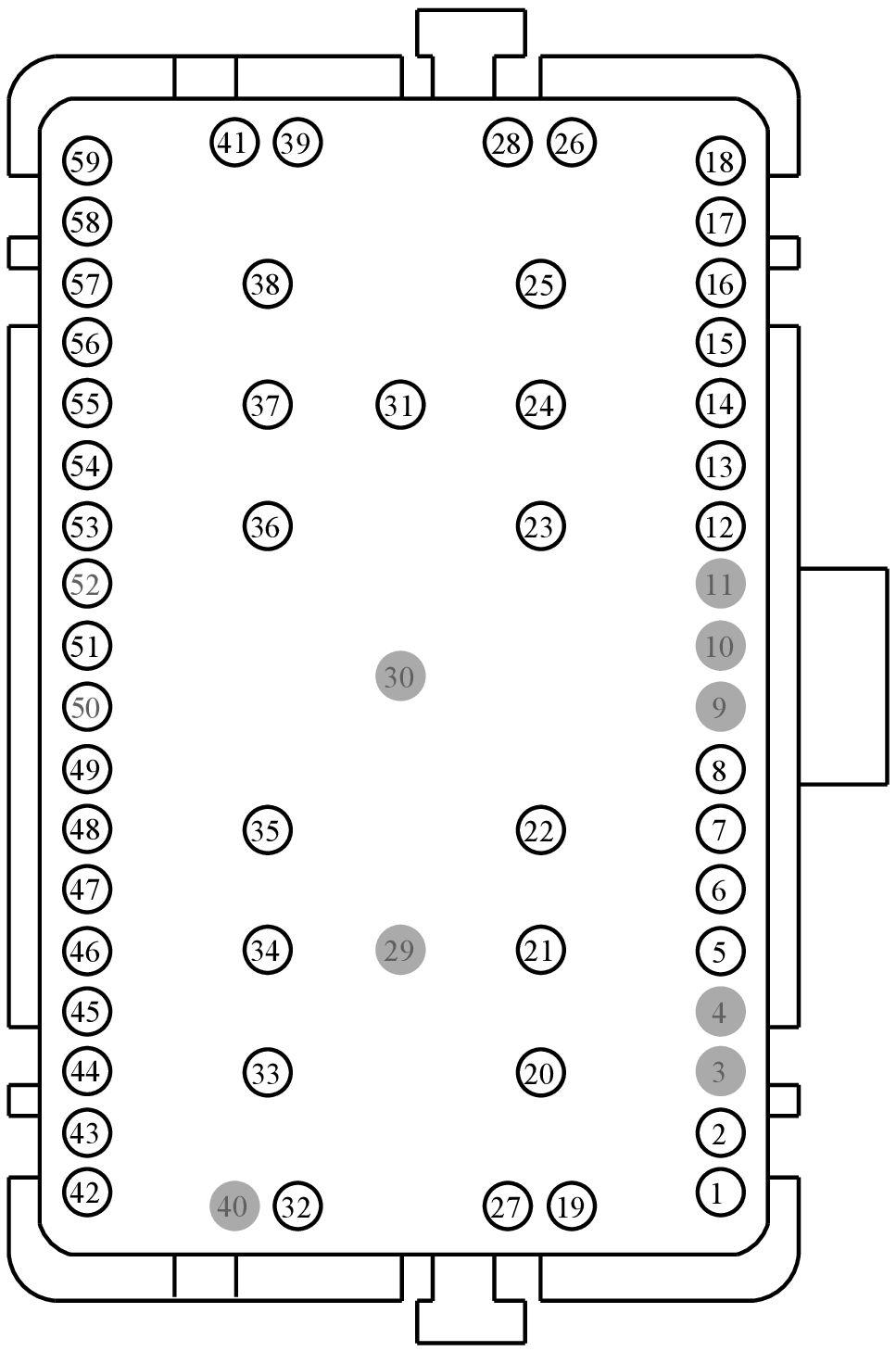

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VME09 (WH-RD) | 18 | 1L2T-14421-AA | |||
| 2 | RME09 (BN-YE) | 18 | 1L2T-14421-AA | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | RMM23 (WH-GN) | 22 | navigation | 1L2T-14421-BA | ||
| 6 | VMM23 (BN-VT) | 22 | navigation | 1L2T-14421-BA | ||
| 7 | GD345 (BK-BU) | 22 | 1L2T-14421-BA | |||
| 8 | SBP11 (BU-RD) | 22 | 1L2T-14421-BA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | VLN04 (VT-GY) | 22 | 1L2T-14421-BA | |||
| 13 | CPL89 (BN-BU) | 22 | 1L2T-14421-BA | |||
| 14 | VDB25 (GN-OG) | 22 | 1L2T-14421-BA | |||
| 15 | VDB26 (GY-BU) | 22 | 1L2T-14421-BA | |||
| 16 | VPK05 (BN-GN) | 22 | 1L2T-14421-BA | |||
| 17 | RPK05 (YE-OG) | 22 | 1L2T-14421-BA | |||
| 18 | VMC11 (YE-VT) | 22 | 1L2T-14421-BA | |||
| 19 | VDB06 (GY-OG) | 22 | 1L2T-14421-BA | |||
| 20 | CBP09 (VT-GY) | 20 | roof opening | 97BG-14421-BAA | ||
| 21 | VDB29 (GN-BU) | 22 | 97BG-14421-BAA | |||
| 22 | VDB30 (WH-GN) | 22 | 97BG-14421-BAA | |||
| 23 | VDB29 (GN-BU) | 22 | 97BG-14421-BAA | |||
| 24 | VDB30 (WH-GN) | 22 | 97BG-14421-BAA | |||
| 25 | DMM23 (BK) | 22 | navigation | 97BG-14421-BAA | ||
| 26 | RMC32 (YE-VT) | 22 | 1L2T-14421-BA | |||
| 27 | VDB07 (VT-OG) | 22 | 1L2T-14421-BA | |||
| 28 | * | * | N/A | |||
| 29 | * | * | N/A | |||
| 30 | * | * | N/A | |||
| 31 | RHS10 (BU-OG) | 20 | heated seats | 97BG-14421-CAA | ||
| 32 | CME27 (YE-VT) | 20 | HARMAN | 1L2T-14421-AA | ||
| 33 | CHS07 (GY-BU) | 20 | heated seats | 97BG-14421-BAA | ||
| 34 | GD287 (BK-VT) | 12 | 97BG-14421-BCA | |||
| 35 | CHS02 (YE-BU) | 20 | heated seats | 97BG-14421-BAA | ||
| 36 | CBX07 (GN-RD) | 18 | door ambient lighting | 97BG-14421-BBA | ||
| 37 | RHS05 (YE-VT) | 20 | heated seats | 97BG-14421-BAA | ||
| 38 | GD215 (BU-GY) | 20 | ambient lighting | 97BG-14421-BAA | ||
| 39 | CR195 (VT-GY) | 22 | 1L2T-14421-BA | |||
| 40 | * | * | N/A | |||
| 41 | VDN15 (BU-GY) | 22 | door ambient lighting | 1L2T-14421-BA | ||
| 42 | VME07 (WH) | 18 | 1L2T-14421-AA | |||
| 43 | RME07 (WH-BN) | 18 | 1L2T-14421-AA | |||
| 44 | VME10 (WH-VT) | 18 | 1L2T-14421-AA | |||
| 45 | RME10 (WH-OG) | 18 | 1L2T-14421-AA | |||
| 46 | CR189 (BU-OG) | 22 | 1L2T-14421-BA | |||
| 47 | CR190 (GY-BN) | 22 | 1L2T-14421-BA | |||
| 48 | VDB06 (GY-OG) | 22 | 1L2T-14421-BA | |||
| 49 | VDB07 (VT-OG) | 22 | 1L2T-14421-BA | |||
| 50 | * | * | N/A | |||
| 51 | RH111 (GY-BU) | 20 | heated seats | 1L2T-14421-AA | ||
| 52 | * | * | N/A | |||
| 53 | CR195 (YE-BU) | 22 | 1L2T-14421-BA | |||
| 54 | VMP19 (WH-GN) | 22 | rear view camera | 1L2T-14421-BA | ||
| 55 | RMP19 (BN-VT) | 22 | rear view camera | 1L2T-14421-BA | ||
| 56 | DMP19 (BK) | 20 | rear view camera | 1L2T-14421-AA | ||
| 56 | DMP19 (BK) | 22 | rear view camera | 1L2T-14421-BA | ||
| 57 | VME12 (BN-WH) | 18 | 1L2T-14421-AA | |||
| 58 | RME12 (BN-BU) | 18 | 1L2T-14421-AA | |||
| 59 | CLN09 (YE-GN) | 20 | 1L2T-14421-AA | |||

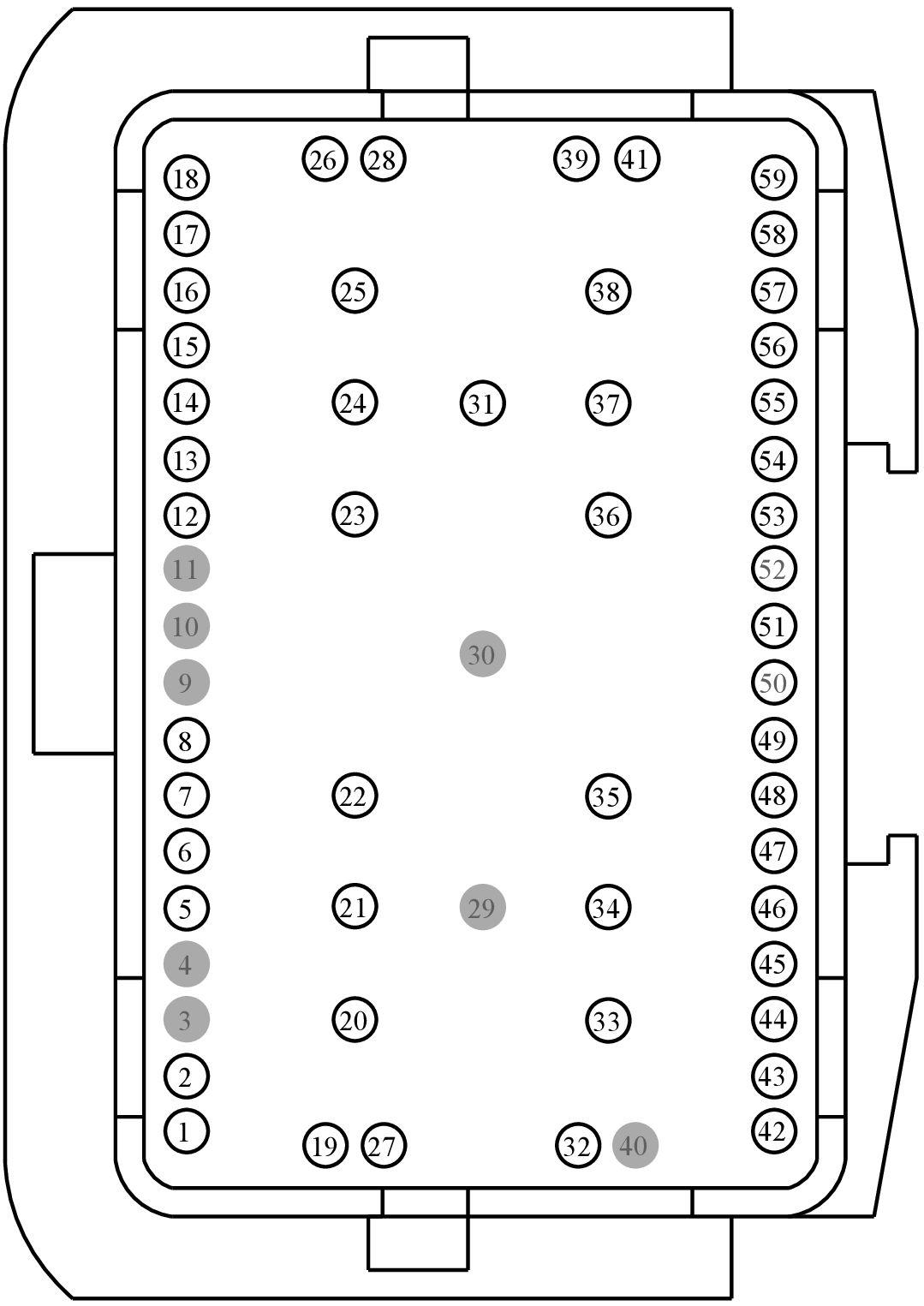

FEMALE
Harness
14401
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VME09 (WH-RD) | 20 | 3F2T-14474-RA | |||
| 2 | RME09 (BN-YE) | 20 | 3F2T-14474-RA | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | RMM23 (WH-GN) | 22 | navigation | 3F2T-14474-SA | ||
| 6 | VMM23 (BN-VT) | 22 | navigation | 3F2T-14474-SA | ||
| 7 | GD345 (BK-BU) | 22 | 3F2T-14474-SA | |||
| 8 | SBP11 (BU-RD) | 22 | 3F2T-14474-SA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | VLN04 (VT-GY) | 22 | 3F2T-14474-SA | |||
| 13 | CPL89 (BN-BU) | 22 | 3F2T-14474-SA | |||
| 14 | VDB25 (GN-OG) | 22 | 3F2T-14474-SA | |||
| 15 | VDB26 (GY-BU) | 22 | 3F2T-14474-SA | |||
| 16 | VPK05 (BN-GN) | 22 | 3F2T-14474-SA | |||
| 17 | RPK05 (YE-OG) | 22 | 3F2T-14474-SA | |||
| 18 | VMC11 (YE-VT) | 22 | 3F2T-14474-SA | |||
| 19 | VDB06 (GY-OG) | 22 | 3F2T-14474-SA | |||
| 20 | CBP09 (VT-GY) | 20 | roof opening | 97BG-14474-BAA | ||
| 21 | VDB29 (GN-BU) | 22 | 97BG-14474-BAA | |||
| 22 | VDB30 (WH-GN) | 22 | 97BG-14474-BAA | |||
| 23 | VDB29 (GN-BU) | 22 | 97BG-14474-BAA | |||
| 24 | VDB30 (WH-GN) | 22 | 97BG-14474-BAA | |||
| 25 | DMM23 (BK) | 22 | navigation | 97BG-14474-BAA | ||
| 26 | RMC32 (GN-BU) | 22 | 3F2T-14474-SA | |||
| 27 | VDB07 (VT-OG) | 22 | 3F2T-14474-SA | |||
| 28 | CBP16 (BU-GN) | 18 | 3F2T-14474-RA | |||
| 29 | * | * | N/A | |||
| 30 | * | * | N/A | |||
| 31 | RHS10 (BU-OG) | 20 | heated seats | 97BG-14474-CAA | ||
| 32 | CME27 (YE-VT) | 20 | HARMAN | 3F2T-14474-RA | ||
| 33 | CHS07 (GY-BU) | 20 | heated seats | 97BG-14474-BAA | ||
| 34 | GD287 (BK-VT) | 12 | 97BG-14474-BCA | |||
| 35 | CHS02 (YE-BU) | 20 | heated seats | 97BG-14474-BAA | ||
| 36 | CBX07 (GN-RD) | 18 | door ambient lighting | 97BG-14474-BBA | ||
| 37 | RHS05 (YE-VT) | 20 | heated seats | 97BG-14474-BAA | ||
| 38 | GD215 (BK-GY) | 20 | ambient lighting | 97BG-14474-BAA | ||
| 39 | CBP09 (VT-GY) | 22 | without premium without roof opening | 3F2T-14474-SA | ||
| 39 | CR195 (YE-BU) | 22 | 3F2T-14474-SA | |||
| 40 | * | * | N/A | |||
| 41 | VDN15 (BU-GY) | 22 | door ambient lighting | 3F2T-14474-SA | ||
| 42 | VME07 (WH) | 18 | 3F2T-14474-RA | |||
| 43 | RME07 (WH-BN) | 18 | 3F2T-14474-RA | |||
| 44 | VME10 (WH-VT) | 18 | 3F2T-14474-RA | |||
| 45 | RME10 (WH-OG) | 18 | 3F2T-14474-RA | |||
| 46 | CR189 (BU-OG) | 22 | 3F2T-14474-SA | |||
| 47 | CR190 (GY-BN) | 22 | 3F2T-14474-SA | |||
| 48 | VDB06 (GY-OG) | 22 | 3F2T-14474-SA | |||
| 49 | VDB07 (VT-OG) | 22 | 3F2T-14474-SA | |||
| 50 | * | * | N/A | |||
| 51 | RH111 (GY-BU) | 20 | heated seats | 3F2T-14474-RA | ||
| 52 | * | * | N/A | |||
| 53 | CR195 (YE-BU) | 22 | 3F2T-14474-SA | |||
| 54 | VMP19 (WH-GN) | 22 | rear view camera | 3F2T-14474-SA | ||
| 55 | RMP19 (BN-VT) | 22 | rear view camera | 3F2T-14474-SA | ||
| 56 | DMP19 (BK) | 22 | rear view camera | 3F2T-14474-SA | ||
| 57 | VME12 (BN-WH) | 20 | 3F2T-14474-RA | |||
| 58 | RME12 (BN-BU) | 20 | 3F2T-14474-RA | |||
| 59 | CLN09 (YE-GN) | 20 | 3F2T-14474-RA | |||
