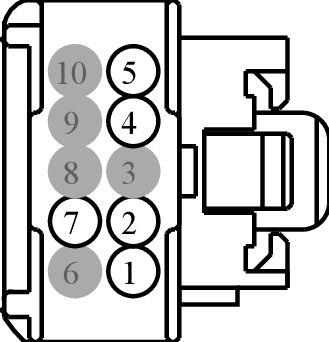

Connector End View (C202) - MULTIFUNCTION SWITCH
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C202 | MULTIFUNCTION SWITCH | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD265 (BK) | 22 | GROUND - STEERING COLUMN BRACKET | 3F2T-14474-SA | ||||
| 2 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | 3F2T-14474-SA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CE937 (VT-GY) | 22 | SWITCH - START/STOP DISABLE | 3F2T-14474-SA | ||||
| 5 | CCA10 (WH-BN) | 22 | CTRL MOD. - INDICATOR IVD/TCS DISABLE | 3F2T-14474-SA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CE469 (BN) | 22 | CTRL MOD. - POWERTRAIN # START/STOP ENABLE/DISABLE SWITCH INDICATOR | 3F2T-14474-SA | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1083
Service Part Number:
AU2Z-14S411-AHA
Gauge:
18
Pin material:
Silver
Cavities:
10
Vehicle Uses:
- Module - Front Interface
- Switch - Heater A/C Blower (Rear)
