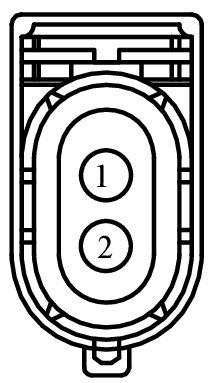

Connector End View (C162) - FRONT FOG LAMP RH
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C162 | FRONT FOG LAMP RH | 15A211 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BDA | DU2Z-14474-FA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD123 (BK-GY) | 20 | GROUND - FENDER FRONT RIGHT | 97BG-14474-BDA | ||||
| 2 | CLF34 (BU-BN) | 20 | CTRL MOD. - FOG LAMPS FRONT RIGHT OR COMMON | 97BG-14474-BDA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-904
Service Part Number:
8U2Z-14S411-GA
Gauge:
14
Pin material:
Tin
Cavities:
2
Vehicle Uses:
- Lamp - Ash Tray
- Lamp - Fog/Driving
