Connector End View (C145) - INLINE
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C145 | INLINE | 17A47712A581 | See Below | |||||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 2L1T-14421-DA | EU2Z-14421-CA | 1.5 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |

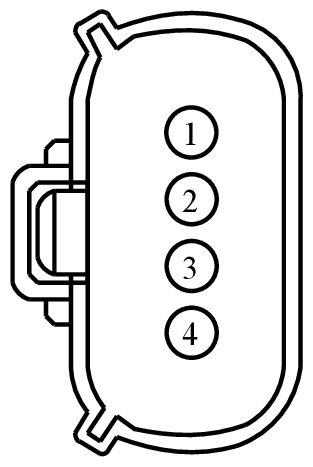

MALE
Harness
17A477
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB63 (BN-YE) | 14 | 2L1T-14421-DA | |||
| 2 | CRW02 (GY-BU) | 20 | BU5T-14421-HA | |||
| 3 | CRW04 (BU-BN) | 20 | BU5T-14421-HA | |||
| 4 | CRW14 (BU-WH) | 18 | 2L1T-14421-CA | |||

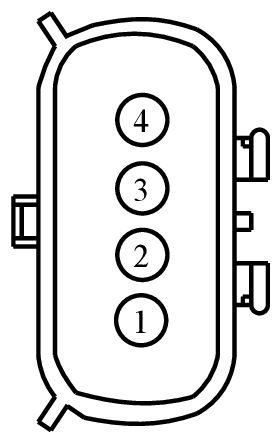

FEMALE
Harness
12A581
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB63 (BN-YE) | 14 | 7C3T-14474-EA | |||
| 2 | CRW02 (GY-BU) | 20 | BU5T-14474-UA | |||
| 3 | CRW34 (BU-BN) | 20 | BU5T-14474-UA | |||
| 4 | CRW14 (BU-WH) | 18 | 7C3T-14474-DA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1432
Service Part Number:
FU2Z-14S411-ABA
Gauge:
16
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Lamp - Flashing LED
- Lamp - Park/Turn/Stop
- Speaker - Front
Pigtail Kit Part Number WPT-925
Service Part Number:
8U2Z-14S411-TA
Gauge:
14
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- A/C Compressor Clutch
- Lamp - Headlamp - High/Low Beam
