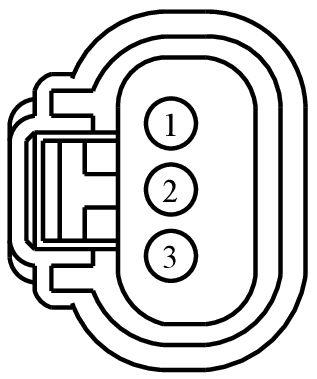

Connector End View (C143) - TURBINE SHAFT SPEED (TSS) SENSOR
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C143 | TURBINE SHAFT SPEED (TSS) SENSOR | BK | 12A581/12C508 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-ADA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RET24 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | 97BG-14474-ADA | ||||
| 2 | DET33 (GN-BN) | 20 | SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) | 1.0L | 97BG-14474-ADA | |||
| 2 | DET33 (YE) | 20 | SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) | 2.0L | 97BG-14474-ADA | |||
| 3 | LE111 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | 97BG-14474-ADA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-990
Service Part Number:
8U2Z-14S411-ZB
Gauge:
14
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Sensor - Cam Shaft Position
- Sensor - Crank Shaft Position
- Sensor - Fuel Tank Pressure Transducer
- Sensor - Turbine Shaft Speed
- Switch - Fuel Delivery Pressure
