Connector End View (C139) - INLINE
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C139 | INLINE | 12A58112C508 | See Below | |||||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.8 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| F8VB-14474-BA | EU2Z-14474-AA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |

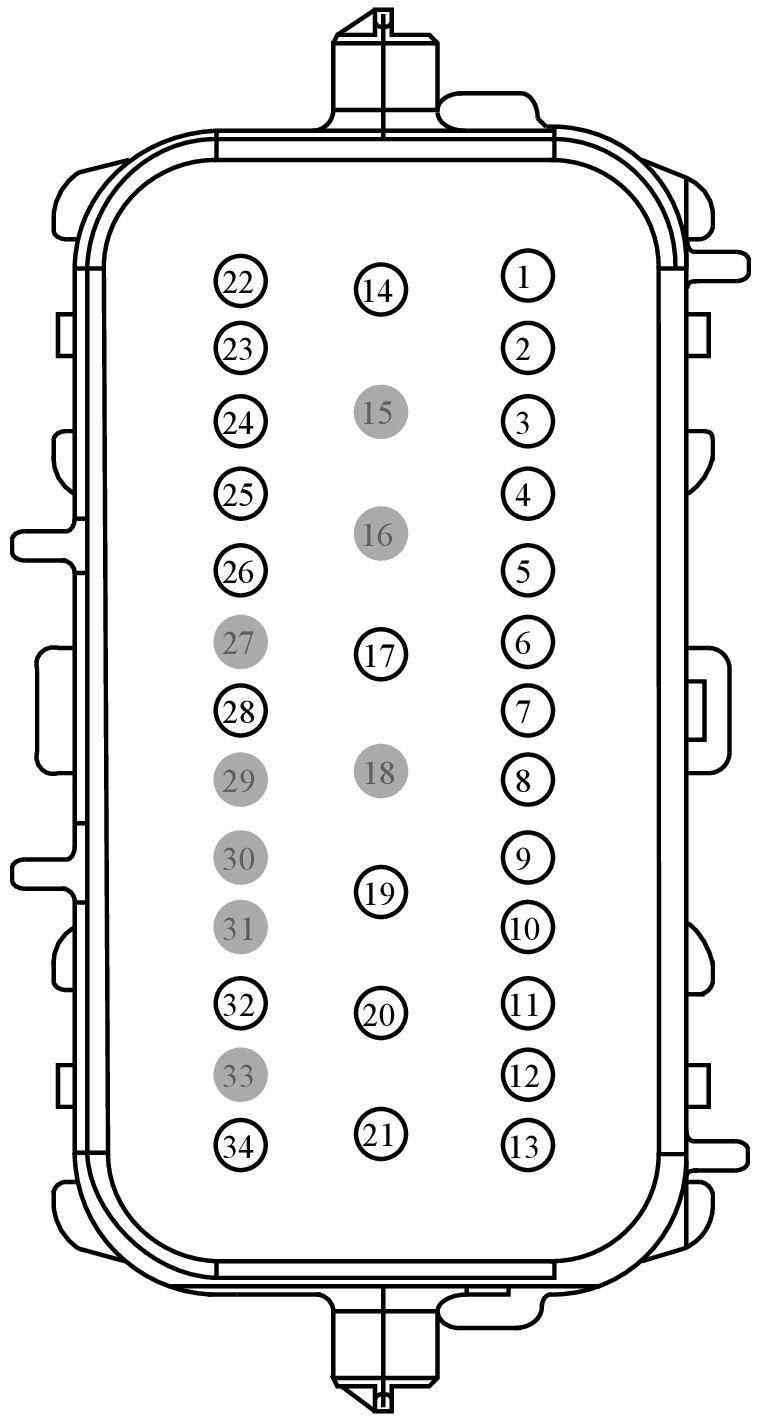

MALE
Harness
12A581
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CEC03 (GY) | 22 | 1.0L | BU5T-14421-HA | ||
| 2 | LE111 (VT-GN) | 20 | 2.0L | BU5T-14421-HA | ||
| 2 | VE530 (GY-BN) | 20 | 1.0L | BU5T-14421-HA | ||
| 3 | CH401 (VT-WH) | 22 | A/C | BU5T-14421-HA | ||
| 4 | RE320 (BU) | 20 | 2.0L | BU5T-14421-HA | ||
| 4 | SBB49 (GN-RD) | 16 | 1.0L | 2L1T-14421-CA | ||
| 5 | CBB22 (YE-VT) | 22 | BU5T-14421-HA | |||
| 6 | CBB21 (BN-WH) | 18 | 2.0L | 2L1T-14421-CA | ||
| 6 | CE358 (GY-YE) | 22 | 1.0L | BU5T-14421-HA | ||
| 7 | RE242 (GN) | 22 | BU5T-14421-HA | |||
| 8 | VE181 (WH-GN) | 20 | 2.0L | BU5T-14421-HA | ||
| 8 | VE181 (WH-GN) | 22 | 1.0L | BU5T-14421-HA | ||
| 9 | VE731 (YE-GN) | 20 | 2.0L | BU5T-14421-HA | ||
| 9 | VE731 (YE-GN) | 22 | 1.0L | BU5T-14421-HA | ||
| 10 | CE172 (GN) | 20 | 1.0L | BU5T-14421-HA | ||
| 10 | VE807 (YE-VT) | 20 | 2.0L | BU5T-14421-HA | ||
| 11 | DET33 (YE) | 20 | 2.0L | BU5T-14421-HA | ||
| 11 | RH107 (GN-BU) | 20 | 1.0L | BU5T-14421-HA | ||
| 12 | VE740 (VT-GY) | 20 | 2.0L | BU5T-14421-HA | ||
| 12 | VE779 (YE-GN) | 20 | 1.0L | BU5T-14421-HA | ||
| 13 | VE462 (WH-BN) | 22 | 2.0L | BU5T-14421-HA | ||
| 13 | VE462 (WH-GN) | 22 | 1.0L | BU5T-14421-HA | ||
| 14 | CDC25 (BN-GN) | 12 | 8U5T-14421-DA | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | CE233 (WH-OG) | 18 | 8U5T-14421-CA | |||
| 18 | * | * | N/A | |||
| 19 | CBB23 (BU-GY) | 16 | 8U5T-14421-CA | |||
| 20 | CBB21 (BN-WH) | 18 | 1.0L | 8U5T-14421-CA | ||
| 21 | CE113 (WH-BN) | 18 | 8U5T-14421-CA | |||
| 22 | CBB57 (BN-GN) | 22 | 1.0L | BU5T-14421-HA | ||
| 22 | VYT12 (YE-GN) | 22 | 2.0L | BU5T-14421-HA | ||
| 23 | VE470 (VT-GY) | 20 | 1.0L | BU5T-14421-HA | ||
| 24 | RE407 (YE-VT) | 20 | 1.0L | BU5T-14421-HA | ||
| 24 | VYT11 (VT-GY) | 22 | 2.0L | BU5T-14421-HA | ||
| 25 | CBB31 (BU-OG) | 20 | 2.0L | BU5T-14421-HA | ||
| 25 | VE805 (GY-OG) | 20 | 1.0L | BU5T-14421-HA | ||
| 26 | GD188 (BK-YE) | 16 | 2L1T-14421-CA | |||
| 27 | * | * | N/A | |||
| 28 | LE423 (GN-VT) | 20 | 1.0L | BU5T-14421-HA | ||
| 29 | * | * | N/A | |||
| 30 | * | * | N/A | |||
| 31 | * | * | N/A | |||
| 32 | VE751 (BN-VT) | 20 | 1.0L | BU5T-14421-HA | ||
| 33 | * | * | N/A | |||
| 34 | RET24 (BN-BU) | 20 | 2.0L | BU5T-14421-HA | ||

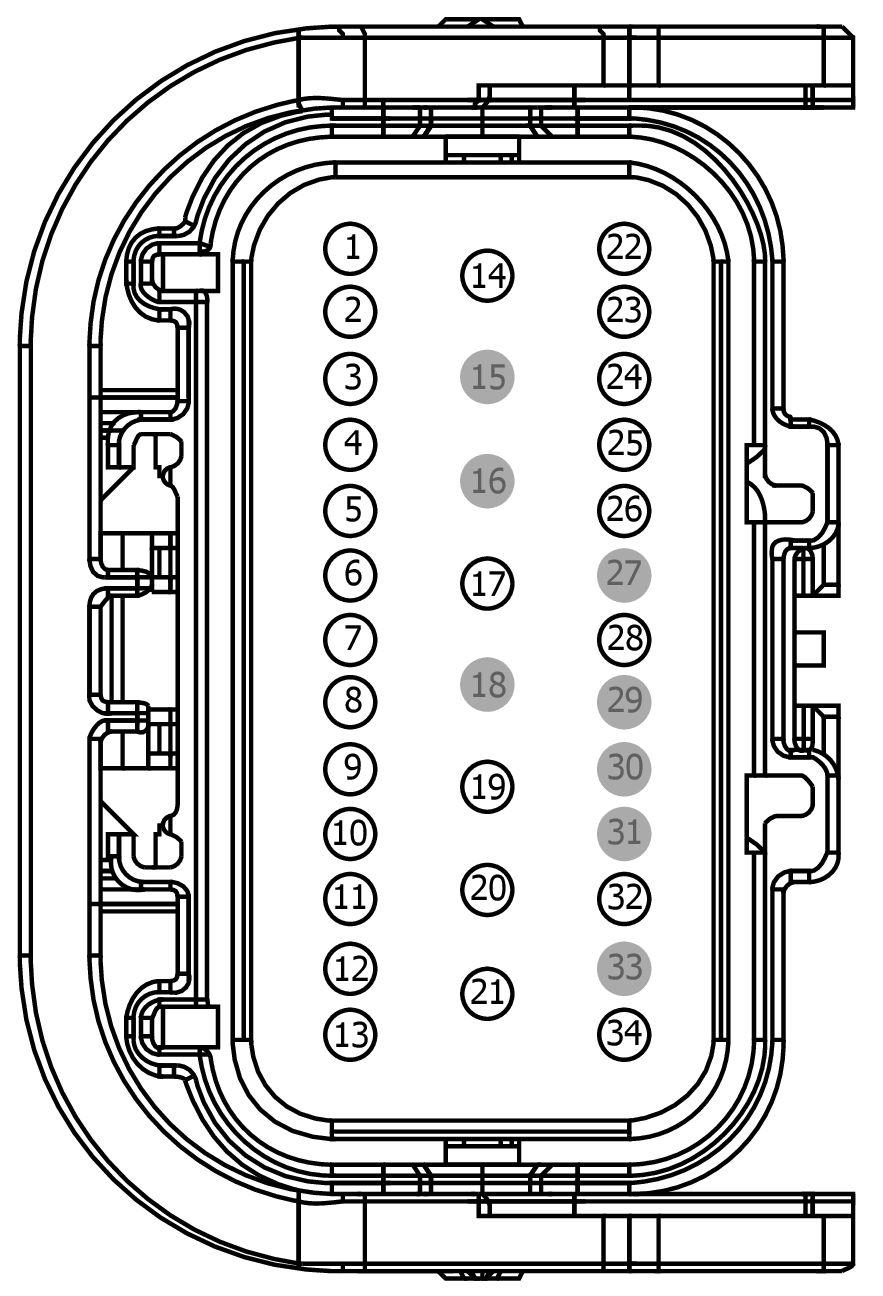

FEMALE
Harness
12C508
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CEC03 (GY) | 20 | 1.0L | BU5T-14474-UA | ||
| 2 | LE111 (VT-GN) | 20 | 2.0L | BU5T-14474-UA | ||
| 2 | VE530 (GY-BN) | 20 | 1.0L | BU5T-14474-UA | ||
| 3 | CH401 (VT-WH) | 20 | A/C | BU5T-14474-UA | ||
| 4 | RE320 (BU) | 20 | 2.0L | BU5T-14474-UA | ||
| 4 | SBB49 (GN-RD) | 16 | 1.0L | 7C3T-14474-DA | ||
| 5 | CBB22 (YE-VT) | 20 | BU5T-14474-UA | |||
| 6 | CBB21 (BN-WH) | 18 | 2.0L | 7C3T-14474-DA | ||
| 6 | CE358 (GY-YE) | 20 | 1.0L | BU5T-14474-UA | ||
| 7 | RE242 (GN) | 20 | BU5T-14474-UA | |||
| 8 | VE181 (WH-GN) | 18 | 1.0L | 7C3T-14474-DA | ||
| 8 | VE181 (WH-GN) | 20 | 2.0L | BU5T-14474-UA | ||
| 9 | VE731 (YE-GN) | 20 | BU5T-14474-UA | |||
| 10 | CE172 (GN) | 20 | 1.0L | BU5T-14474-UA | ||
| 10 | VE807 (YE-VT) | 20 | 2.0L | BU5T-14474-UA | ||
| 11 | DET133 (YE) | 20 | 2.0L | BU5T-14474-UA | ||
| 11 | RH107 (GN-BU) | 20 | 1.0L | BU5T-14474-UA | ||
| 12 | VE740 (VT-GY) | 20 | 2.0L | BU5T-14474-UA | ||
| 12 | VE779 (YE-GN) | 20 | 1.0L | BU5T-14474-UA | ||
| 13 | VE462 (WH-BN) | 20 | BU5T-14474-UA | |||
| 14 | CDC25 (BN-GN) | 12 | F8VB-14474-AA | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | CE233 (WH-OG) | 18 | F8VB-14474-BA | |||
| 18 | * | * | N/A | |||
| 19 | CBB23 (BU-GY) | 16 | F8VB-14474-BA | |||
| 20 | CBB21 (BN-WH) | 18 | 1.0L | F8VB-14474-BA | ||
| 21 | CE113 (WH-BN) | 18 | F8VB-14474-BA | |||
| 22 | CBB57 (BU) | 20 | 1.0L | BU5T-14474-UA | ||
| 22 | VYT12 (YE-GN) | 20 | 2.0L | BU5T-14474-UA | ||
| 23 | VE470 (VT-GY) | 20 | 1.0L | BU5T-14474-UA | ||
| 24 | RE407 (YE-VT) | 20 | 1.0L | BU5T-14474-UA | ||
| 24 | VYT11 (VT-GY) | 20 | 2.0L | BU5T-14474-UA | ||
| 25 | CBB31 (BU-OG) | 20 | 2.0L | BU5T-14474-UA | ||
| 25 | VE805 (GY-OG) | 20 | 1.0L | BU5T-14474-UA | ||
| 26 | GD188 (BK-YE) | 20 | 1.0L | BU5T-14474-UA | ||
| 26 | GD188 (BN-WH) | 20 | 2.0L | BU5T-14474-UA | ||
| 27 | * | * | N/A | |||
| 28 | LE423 (GN-VT) | 20 | 1.0L | BU5T-14474-UA | ||
| 29 | * | * | N/A | |||
| 30 | * | * | N/A | |||
| 31 | * | * | N/A | |||
| 32 | VE751 (BN-VT) | 20 | 1.0L | BU5T-14474-UA | ||
| 33 | * | * | N/A | |||
| 34 | RET24 (BN-BU) | 20 | 2.0L | BU5T-14474-UA | ||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1606
Service Part Number:
KU2Z-14S411-SA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1607
Service Part Number:
KU2Z-14S411-TA
Gauge:
14 16
Pin material:
Tin (Greased) & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
