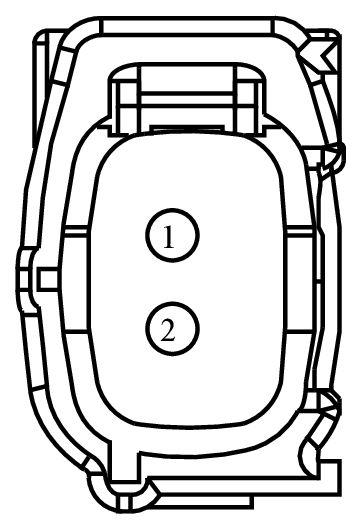

Connector End View (C119) - FUEL INJECTION PUMP
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C119 | FUEL INJECTION PUMP | 12C508 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-MA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number |
|---|---|---|---|---|---|
| 1 | CE256 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL VOLUME CONTROL VALVE (FVCV) + | 2.0L | BU5T-14474-MA |
| 2 | RE256 (GY-BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL VOLUME CONTROL VALVE (FVCV) - | 2.0L | BU5T-14474-MA |
Available Pigtail Kits
Pigtail Kit Part Number WPT-1433
Service Part Number:
FU2Z-14S411-ACA
Gauge:
16
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Solenoid - Fuel Volume Regulator Control
