1.0L EcoBoost
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.

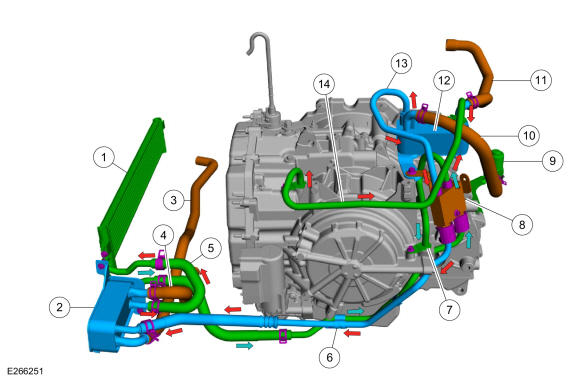

| Item | Description |
|---|---|
| 1 | Auxiliary transmission fluid cooler |
| 2 | Transmission fluid cooler |
| 3 | Transmission fluid cooler coolant inlet hose |
| 4 | Transmission fluid cooler coolant outlet hose |
| 5 | Transmission fluid cooler-to-auxiliary transmission fluid cooler hose |
| 6 | Transmission fluid cooler tube assembly |
| 7 | Cooler bypass valve-to-transmission tube |
| 8 | Cooler bypass valve |
| 9 | Transmission fluid warmer coolant control valve |
| 10 | Transmission fluid warmer coolant inlet hose |
| 11 | Transmission fluid warmer coolant outlet hose |
| 12 | Transmission fluid warmer |
| 13 | Transmission fluid warmer-to-cooler bypass valve tube |
| 14 | Transmission-to-transmission fluid warmer tube |
