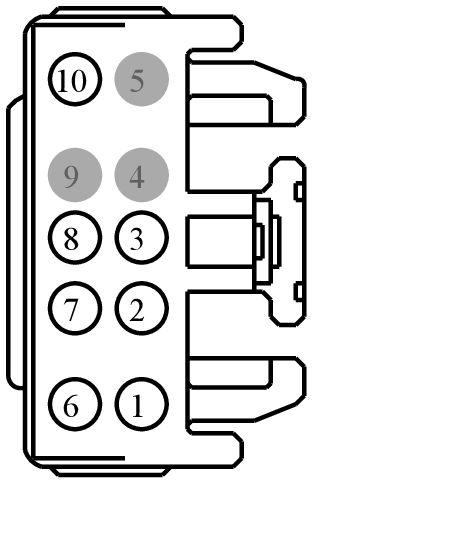

Connector End View (C2280F) - BODY CONTROL MODULE (BCM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2280E | BODY CONTROL MODULE (BCM) | LT GY | 14290 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BAA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BCA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLF05 (BU-GN) | 20 | CTRL MOD. - BEAM LOW RIGHT | 97BG-14474-BAA | ||||
| 2 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | 97BG-14474-BAA | ||||
| 3 | SRH01 (YE-RD) | 14 | RELAY - HORN | 97BG-14474-BCA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CBP30 (YE-BU) | 20 | FUSE - 30 OR CIRCUIT BREAKER | 97BG-14474-BAA | ||||
| 7 | CLF03 (VT-OG) | 20 | CTRL MOD. - BEAM HIGH RIGHT | 97BG-14474-BAA | ||||
| 8 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | 97BG-14474-BAA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | CDC21 (GY-BN) | 12 | RELAY - IGNITION | 97BG-14474-BCA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-516
Service Part Number:
3U2Z-14S411-TJA
Gauge:
12
Pin material:
Tin
Cavities:
9
Vehicle Uses:
- Switch - Headlamp
- Switch - Ignition
- Switch - Multifunction
- Switch - Seat (driver)
- Switch - Seat (passenger)
- Switch - Windshield Wiper / Washer
