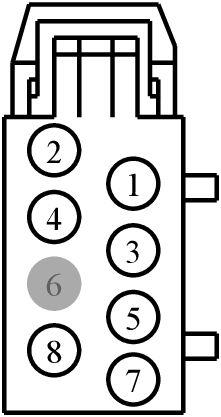

Connector End View (C3047) - SEAT CUSHION THERMO-ELECTRIC DEVICE (TED), PASSENGER SIDE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3040 | SEAT CUSHION THERMO-ELECTRIC DEVICE (TED), PASSENGER SIDE | BK | 14D230 | 19N550 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7C3T-14474-LA | Not Available | |
| 7C3T-14474-KA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CHS07 (GY-BU) | 14 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER | 7C3T-14474-LA | ||||
| 2 | CHS08 (BN-YE) | 16 | CTRL MOD. - HOT/COLD SEAT # PASSENGER FAN | 7C3T-14474-KA | ||||
| 3 | RHS07 (BU) | 14 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER | 7C3T-14474-LA | ||||
| 4 | RHS08 (VT-WH) | 16 | CTRL MOD. - HOT/COLD SEAT # PASSENGER FAN | 7C3T-14474-KA | ||||
| 5 | VHS27 (WH-OG) | 18 | SENSOR - CUSHION TEMP. PASSENGER | 7C3T-14474-KA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VHS23 (BN-BU) | 18 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION BLOWER SPEED CONTROL | 7C3T-14474-KA | ||||
| 8 | RHS10 (BU-OG) | 18 | CTRL MOD. - HOT/COLD SEAT # PASSENGER SENSOR CUSHION TEMP. | 7C3T-14474-KA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-961
Service Part Number:
3U2Z-14S411-RHB
Gauge:
14
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Element - Heated Seat
