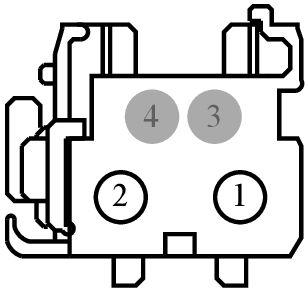

Connector End View (C332) - PASSENGER SEAT HORIZONTAL MOTOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C332 | PASSENGER SEAT HORIZONTAL MOTOR | GY | 14D230 | 61710 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1C1T-14474-BA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPS38 (GN-BU) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER REARWARD | 1C1T-14474-BA | ||||
| 2 | CPS33 (WH) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER FORWARD | 1C1T-14474-BA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1501
Service Part Number:
AU2Z-14S411-RB
Gauge:
14
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Motor - Power Seat Track
- Motor - Seat Height (Front)
- Motor - Seat Height (Rear)
- Motor - Seat Recline
- Motor - Steering Column Adjust
Pigtail Kit Part Number WPT-1072
Service Part Number:
AU2Z-14S411-RA
Gauge:
14 18
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Motor - Power Seat Track
- Motor - Seat Height (Front)
- Motor - Steering Column Adjust
