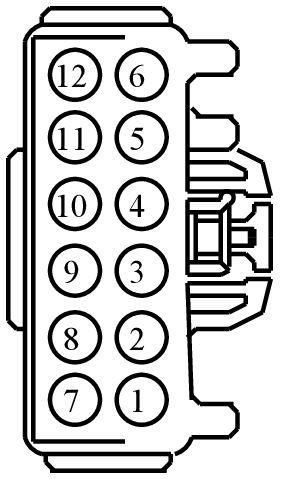

Connector End View (C330) - SEAT CONTROL SWITCH, PASSENGER SIDE FRONT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C330 | SEAT CONTROL SWITCH, PASSENGER SIDE FRONT | LT GY | 14D230 | 14A701 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.8 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPS36 (YE-GY) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER REAR HEIGHT DOWN | 3M5T-14474-HBA | ||||
| 2 | CPS34 (GY-BU) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER FRONT HEIGHT (TILT) DOWN | 3M5T-14474-HBA | ||||
| 3 | GD903 (BK-WH) | 14 | GROUND - PASSENGER SEAT # SEAT SWITCH | 3M5T-14474-HBA | ||||
| 4 | CPS33 (WH) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER FORWARD | 3M5T-14474-HBA | ||||
| 5 | CBX05 (VT-RD) | 14 | POWER - SEAT # POWER SEAT SWITCH | 3M5T-14474-HBA | ||||
| 6 | CPS35 (VT-GN) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER FRONT HEIGHT (TILT) UP | 3M5T-14474-HBA | ||||
| 7 | CPS21 (WH-OG) | 20 | SWITCH - FRONT PASSENGER LUMBAR SOLENOID (UPPER CELL) DEFLATE | 3M5T-14474-HAA | ||||
| 8 | CPS40 (VT-GY) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER RECLINE REARWARD | 3M5T-14474-HBA | ||||
| 9 | CPS38 (GN-BU) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER REARWARD | 3M5T-14474-HBA | ||||
| 10 | CPS20 (VT) | 20 | SWITCH - FRONT PASSENGER LUMBAR PUMP | 3M5T-14474-HAA | ||||
| 11 | CPS39 (GY-YE) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER RECLINE FORWARD | 3M5T-14474-HBA | ||||
| 12 | CPS37 (WH-BU) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER REAR HEIGHT UP | 3M5T-14474-HBA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-396
Service Part Number:
3U2Z-14S411-BKA
Gauge:
12
Pin material:
Tin
Cavities:
12
Vehicle Uses:
- Module - Liftgate
- Switch - Headlamp
- Switch - Seat (driver)
- Switch - Seat (passenger)
