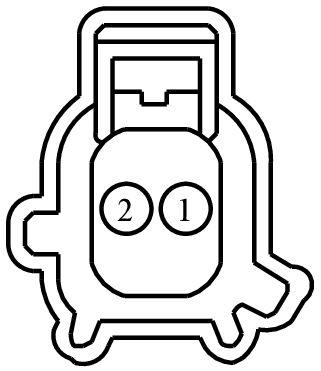

Connector End View (C137) - WINDSHIELD WASHER PUMP MOTOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C137 | WINDSHIELD WASHER PUMP MOTOR | BK | 14290 | 17664 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-AEA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD123 (BK-GY) | 18 | GROUND - FENDER FRONT RIGHT | 97BG-14474-AEA | ||||
| 2 | CRW14 (BU-WH) | 18 | CTRL MOD. - FRONT WASHER | 97BG-14474-AEA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-948
Service Part Number:
3U2Z-14S411-EKB
Gauge:
14
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Motor - Windshield Washer Fluid Pump
- Sensor - Side Impact
