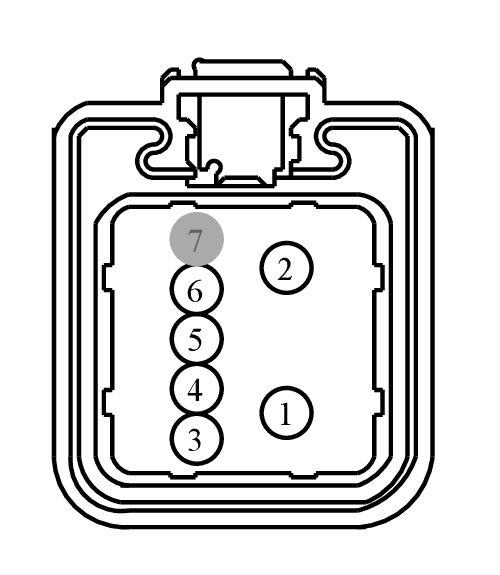

Connector End View (C646) - POWER WINDOW MOTOR, RIGHT FRONT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C646 | POWER WINDOW MOTOR, RIGHT FRONT | BK | 14630 | 23395 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BFA | DU2Z-14474-FA | 2.8 |
| 8U5T-14474-BA | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP03 (BU-RD) | 12 | FUSE - 3 OR CIRCUIT BREAKER | 97BG-14474-BFA | ||||
| 2 | GD348 (BK-YE) | 12 | GROUND - PILLAR C OR QUARTER PANEL RIGHT (BC3T) | 97BG-14474-BFA | ||||
| 3 | CBP32 (GN-VT) | 22 | FUSE - 32 OR CIRCUIT BREAKER | 8U5T-14474-BA | ||||
| 4 | CPW13 (BN-YE) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER UP | 8U5T-14474-BA | ||||
| 5 | CPW12 (GN-OG) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER DOWN | 8U5T-14474-BA | ||||
| 6 | CPW01 (BN-BU) | 22 | CTRL MOD. - POWER WINDOW GLOBAL SET + | 8U5T-14474-BA | ||||
| 7 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1209
Service Part Number:
BU2Z-14S411-ASA
Gauge:
12 18
Pin material:
Tin & Silver
Cavities:
7
Vehicle Uses:
- Motor - Power Window - LH - Front
- Motor - Power Window - LH - Rear
- Motor - Power Window - RH - Front
- Motor - Power Window - RH - Rear
