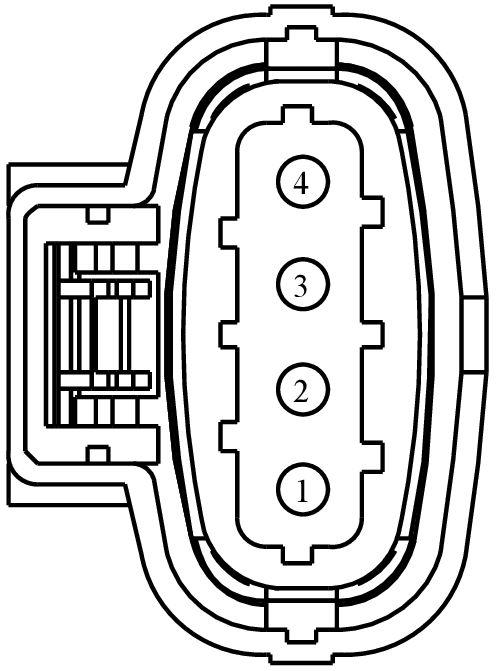

Connector End View (C1140) - TURBOCHARGER MANIFOLD ABSOLUTE PRESSURE (TMAP) SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1140 | TURBOCHARGER MANIFOLD ABSOLUTE PRESSURE (TMAP) SENSOR | BK | 14290 | 14A464 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-KB | Not Available | |
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RE407 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) (ATT) | 3F2T-14474-RA | ||||
| 2 | VE751 (BN-VT) | 20 | SENSOR - INTAKE AIR TEMPERATURE 2ND (CACT) | EU5T-14474-KB | ||||
| 3 | LE424 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (VREV) | 3F2T-14474-RA | ||||
| 4 | VE804 (GN-BN) | 20 | SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (TCBP) | EU5T-14474-KB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1232
Service Part Number:
BU2Z-14S411-ATA
Gauge:
14
Pin material:
Tin (greased)
Cavities:
4
Vehicle Uses:
- Sensor - Manifold Pressure/Intake Temperature
