Connector End View (C4326A) - LUGGAGE COMPARTMENT LID RELEASE SOLENOID/AJAR SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4223 | LUGGAGE COMPARTMENT LID RELEASE SOLENOID/AJAR SWITCH | BK | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA|3F2T-14474-RA | Not Available | |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPL58 (GY-OG) | 22 | SWITCH - LIFTGATE/DECKLID # GLASS AJAR | 3F2T-14474-SA | ||||
| 2 | CLN13 (WH-BU) | 22 | SWITCH - TRUNK/CARGO LAMP | police | 3F2T-14474-SA|3F2T-14474-RA | |||
| 2 | CLN13 (WH-BU) | 20 | SWITCH - TRUNK/CARGO LAMP | 3F2T-14474-SA|3F2T-14474-RA | ||||
| 3 | CPL84 (GN-BN) | 18 | RELAY - LIFTGATE/DECKLID RELEASE | 3F2T-14474-RA | ||||
| 4 | GD347 (BK-VT) | 18 | GROUND - PILLAR C OR QUARTER PANEL LEFT (BC3T) | 3F2T-14474-RA | ||||

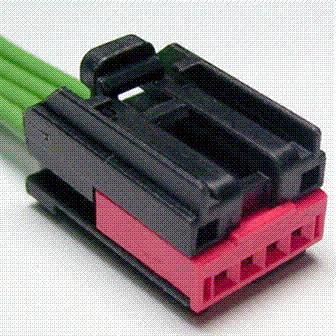

Available Pigtail Kits
Pigtail Kit Part Number WPT-1055
Service Part Number:
3U2Z-14S411-KYB
Gauge:
18
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Actuator - Liftgate Glass
- Switch - Deck Lid / Lift Gate Ajar
- Switch - Steering Column Tilt/Telescope
