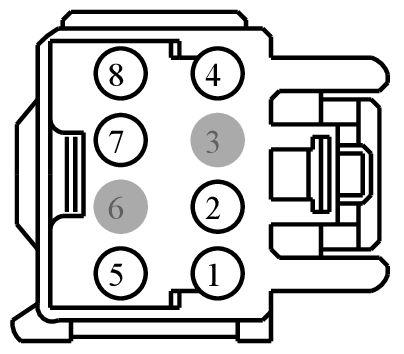

Connector End View (C2414D) - STEERING COLUMN CONTROL MODULE (SCCM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2414B | STEERING COLUMN CONTROL MODULE (SCCM) | LT GY | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-AAB | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPP22 (GY-BN) | 20 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE FORWARD | 97BG-14474-AAB | ||||
| 2 | CPP04 (GY) | 20 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TILT (RAKE) UP | 97BG-14474-AAB | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CPP01 (WH-OG) | 20 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL FORWARD | 97BG-14474-AAB | ||||
| 5 | GD375 (BK-BU) | 20 | GROUND - TUNNEL # 2ND POINT (BC3T) | 97BG-14474-AAB | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CPP05 (WH-VT) | 20 | CTRL MOD. - MOTORS ADJUSTABLE STEERING COLUMN COMMON | 97BG-14474-AAB | ||||
| 8 | SBP24 (VT-RD) | 20 | FUSE - 24 OR CIRCUIT BREAKER | 97BG-14474-AAB | ||||

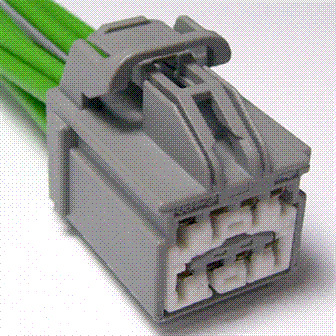

Available Pigtail Kits
Pigtail Kit Part Number WPT-1128
Service Part Number:
3U2Z-14S411-BCB
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Mirror - Sideview
- Solenoid - Brake Shift Park Interlock
- Switch - Headlamp
- Switch - Power Window - Quarter Glass
- Switch - Sliding Door Contact
