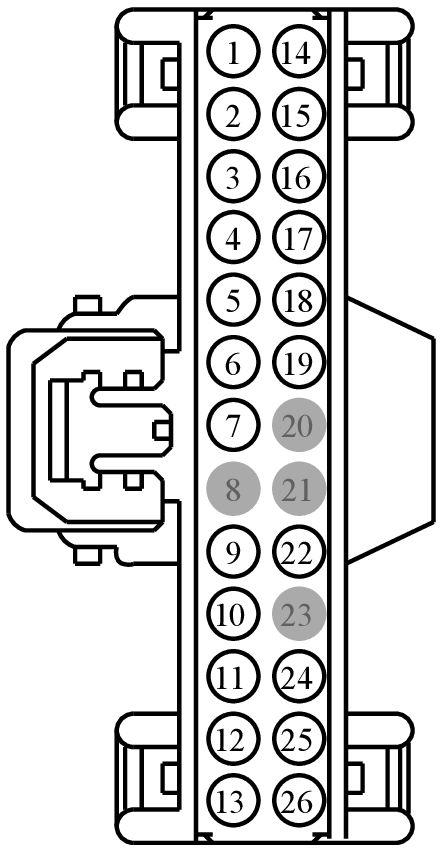

| 1 |
VDB04 (WH-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
8U5T-14474-BA |
| 2 |
GD375 (BK-BU) |
22 |
GROUND - TUNNEL # 2ND POINT (BC3T) |
8U5T-14474-BA |
| 3 |
CLF19 (VT) |
26 |
SWITCH - AUTOLAMP (1) ON |
9U5T-14474-XA |
| 3 |
CLF19 (VT-GN) |
22 |
SWITCH - AUTOLAMP (1) ON |
police |
9U5T-14474-XA |
| 4 |
CLF24 (YE) |
26 |
SWITCH - HEADLAMP ON |
9U5T-14474-XA |
| 4 |
CLF24 (YE-BU) |
22 |
SWITCH - HEADLAMP ON |
police |
9U5T-14474-XA |
| 5 |
SBP23 (WH-RD) |
22 |
FUSE - 23 OR CIRCUIT BREAKER |
8U5T-14474-BA |
| 6 |
CLS34 (GY) |
26 |
SWITCH - PARK LAMPS |
9U5T-14474-XA |
| 6 |
CLS34 (GY) |
22 |
SWITCH - PARK LAMPS |
police |
9U5T-14474-XA |
| 7 |
CLF23 (WH) |
26 |
SWITCH - HEADLAMP OFF |
9U5T-14474-XA |
| 7 |
CLF23 (WH-VT) |
22 |
SWITCH - HEADLAMP OFF |
police |
9U5T-14474-XA |
| 8 |
* |
* |
Not Used |
N/A |
| 9 |
CRH04 (VT-GN) |
22 |
CTRL MOD. - RELAY HORN |
8U5T-14474-BA |
| 9 |
CRH04 (VT-RD) |
22 |
CTRL MOD. - RELAY HORN |
police |
N/A |
| 10 |
CAP18 (GN-OG) |
22 |
POLICE - SWITCH 4-FUNCTION CONTROL AUX1 |
police |
N/A |
| 10 |
CET43 (GY) |
22 |
SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) |
9U5T-14474-XA|8U5T-14474-BA |
| 11 |
CAP19 (GY-VT) |
22 |
POLICE - SWITCH 4-FUNCTION CONTROL AUX2 |
police |
N/A |
| 11 |
CET42 (GN) |
26 |
SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) |
9U5T-14474-XA|8U5T-14474-BA |
| 11 |
CET42 (GN-VT) |
22 |
SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) |
with SST |
9U5T-14474-XA|8U5T-14474-BA |
| 12 |
RAP18 (BN-BU) |
22 |
POLICE - SWITCH 4-FUNCTION CONTROL |
police |
N/A |
| 12 |
RET42 (WH-BN) |
22 |
SWITCH - TRANSMISSION SELECT SHIFT (SNS GND) |
with SST |
9U5T-14474-XA|8U5T-14474-BA |
| 12 |
RET42 (WH) |
26 |
SWITCH - TRANSMISSION SELECT SHIFT (SNS GND) |
N/A |
| 13 |
CRW15 (BN) |
26 |
CTRL MOD. - FRONT WIPER HIGH |
9U5T-14474-XA |
| 13 |
CRW15 (BN-WH) |
22 |
CTRL MOD. - FRONT WIPER HIGH |
police |
9U5T-14474-XA |
| 14 |
VDB05 (WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
8U5T-14474-BA |
| 15 |
RLN29 (WH) |
26 |
CTRL MOD. - DOME LAMP |
9U5T-14474-XA |
| 15 |
RLN29 (WH-OG) |
22 |
CTRL MOD. - DOME LAMP |
police |
9U5T-14474-XA |
| 16 |
VDN05 (YE) |
26 |
CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 |
9U5T-14474-XA |
| 16 |
VDN05 (YE-GY) |
22 |
CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 |
police |
9U5T-14474-XA |
| 17 |
CLN56 (BN) |
26 |
DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN |
9U5T-14474-XA |
| 17 |
CLN56 (BN-VT) |
22 |
DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN |
police |
9U5T-14474-XA |
| 18 |
CLN55 (YE) |
26 |
DIMMER - IP/SWITCH ILLUMINATION # DIM UP |
9U5T-14474-XA |
| 18 |
CLN55 (YE-VT) |
22 |
DIMMER - IP/SWITCH ILLUMINATION # DIM UP |
police |
9U5T-14474-XA |
| 19 |
VLN36 (GY) |
26 |
SWITCH - DOME LAMP DEFEAT (DISABLE) (OVERRIDE) |
9U5T-14474-XA |
| 20 |
* |
* |
Not Used |
N/A |
| 21 |
* |
* |
Not Used |
N/A |
| 22 |
RPP06 (GN) |
22 |
CTRL MOD. - SENSOR ADJUSTABLE PEDAL - |
8U5T-14474-BA |
| 23 |
* |
* |
Not Used |
N/A |
| 24 |
VPP17 (VT-BN) |
22 |
SENSOR - ADJUSTABLE STEERING COLUMN TELESCOPE (FORWARD/REARWARD) |
8U5T-14474-BA |
| 25 |
VPP08 (WH) |
20 |
SENSOR - ADJUSTABLE STEERING COLUMN TILT (RAKE) |
8U5T-14474-BA |
| 26 |
LPP06 (YE) |
26 |
CTRL MOD. - SENSOR ADJUSTABLE PEDAL + |
9U5T-14474-XA |
