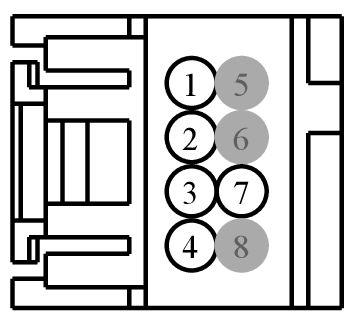

Connector End View (C2302) - INSTRUMENT PANEL DIMMER SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2298 | INSTRUMENT PANEL DIMMER SWITCH | BK | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | 3F2T-14474-SA | ||||
| 2 | VLN36 (GY) | 26 | SWITCH - DOME LAMP DEFEAT (DISABLE) (OVERRIDE) | 9U5T-14474-NA | ||||
| 3 | CLN56 (BN) | 26 | DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN | 9U5T-14474-NA | ||||
| 4 | RLN29 (WH) | 26 | CTRL MOD. - DOME LAMP | 9U5T-14474-NA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CLN55 (YE) | 26 | DIMMER - IP/SWITCH ILLUMINATION # DIM UP | 9U5T-14474-NA | ||||
| 8 | * | * | Not Used | N/A | ||||

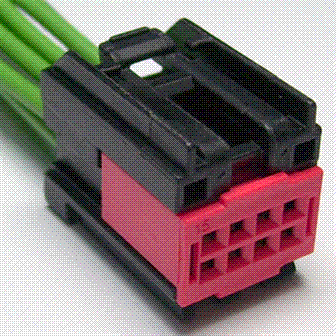

Available Pigtail Kits
Pigtail Kit Part Number WPT-991
Service Part Number:
3U2Z-14S411-LCB
Gauge:
18
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Switch - Ambient Lighting Dimmer
- Switch - Dimmer
- Switch - Door Lock (LH)
- Switch - Door Lock (RH)
- Switch - Message Center
- Switch - Power Window - Quarter Glass
