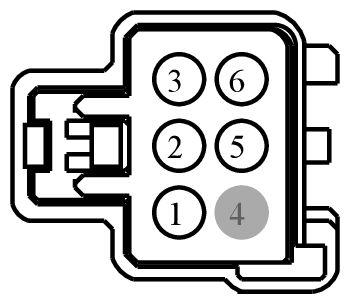

Connector End View (C417) - LAMP ASSEMBLY, RIGHT REAR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C417 | LAMP ASSEMBLY, RIGHT REAR | GY | 14A005 | 13410 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-AAB | Not Available | |
| 97BG-14421-ABB | Not Available | |
| 97BG-14421-AAB|97BG-14421-ABB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD313 (BK-GN) | 20 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | 97BG-14421-AAB|97BG-14421-ABB | ||||
| 1 | GD313 (BK-GN) | 16 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | 97BG-14421-AAB|97BG-14421-ABB | ||||
| 1 | GD347 (BK-VT) | 20 | GROUND - PILLAR C OR QUARTER PANEL LEFT (BC3T) | police | 97BG-14421-AAB | |||
| 2 | CLS54 (BU-OG) | 22 | LAMP - TURN REAR RIGHT # SIGNAL OUT | 97BG-14421-AAB | ||||
| 3 | CBP40 (YE-GN) | 22 | FUSE - 40 OR CIRCUIT BREAKER | 97BG-14421-AAB | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CLS19 (VT-OG) | 20 | CTRL MOD. - STOP/TURN RIGHT (INBOARD) | police | 97BG-14421-AAB | |||
| 5 | CLS44 (VT-BN) | 20 | CTRL MOD. - STOP | 97BG-14421-AAB | ||||
| 6 | CLS27 (GN-OG) | 18 | CTRL MOD. - TURN LAMP RIGHT REAR | 97BG-14421-ABB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1299
Service Part Number:
3U2Z-14S411-NBB
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Element - Heated Seat
- Inverter - DC to AC
- Lamp - CHMSL (Center High Mount Stop Lamp)
- Lamp - Courtesy - Footwell
- Lamp - License
- Lamp - Park/Turn/Stop
- Lamp - Top Finish Panel
- Mating Connector WPT-962
- Motor - Adjustable Pedal
- Switch - Gear Shift Select/Neutral Safety
- Switch - Multifunction
