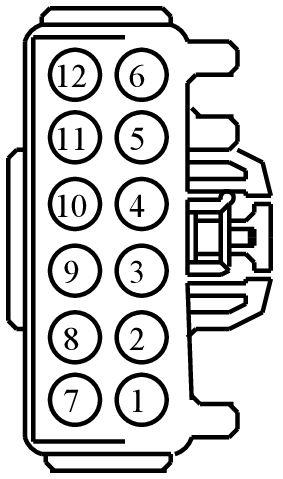

Connector End View (C369) - SEAT CONTROL SWITCH, DRIVER SIDE FRONT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C369 | SEAT CONTROL SWITCH, DRIVER SIDE FRONT | LT GY | 14D231 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BBA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BAA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPS27 (BU-BN) | 18 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | 3M5T-14474-HAA | ||||
| 2 | CPS25 (WH-VT) | 18 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) UP | 3M5T-14474-HAA | ||||
| 3 | GD904 (BK-BU) | 14 | GROUND - DRIVER SEAT # SEAT SWITCH | 97BG-14474-BBA | ||||
| 4 | CPS23 (GN-VT) | 18 | SWITCH - SEAT ADJUST. DRIVER FORWARD | 3M5T-14474-HAA | ||||
| 5 | CBX04 (WH-RD) | 18 | POWER - SEAT # MEMORY MODULE HIGH CURRENT | 3M5T-14474-HAA | ||||
| 6 | CPS24 (GY) | 18 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) DOWN | 3M5T-14474-HAA | ||||
| 7 | CPS19 (GY-VT) | 20 | SWITCH - DRIVER LUMBAR SOLENOID (UPPER CELL) DEFLATE | 97BG-14474-BAA | ||||
| 8 | CPS30 (VT-BN) | 18 | SWITCH - SEAT ADJUST. DRIVER RECLINE REARWARD | 3M5T-14474-HAA | ||||
| 9 | CPS28 (GN) | 18 | SWITCH - SEAT ADJUST. DRIVER REARWARD | 3M5T-14474-HAA | ||||
| 10 | CPS18 (BN-GN) | 20 | SWITCH - DRIVER LUMBAR PUMP | 97BG-14474-BAA | ||||
| 11 | CPS29 (WH-BN) | 18 | SWITCH - SEAT ADJUST. DRIVER RECLINE FORWARD | 3M5T-14474-HAA | ||||
| 12 | CPS26 (YE-BU) | 18 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | 3M5T-14474-HAA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-396
Service Part Number:
3U2Z-14S411-BKA
Gauge:
12
Pin material:
Tin
Cavities:
12
Vehicle Uses:
- Module - Liftgate
- Switch - Headlamp
- Switch - Seat (driver)
- Switch - Seat (passenger)
