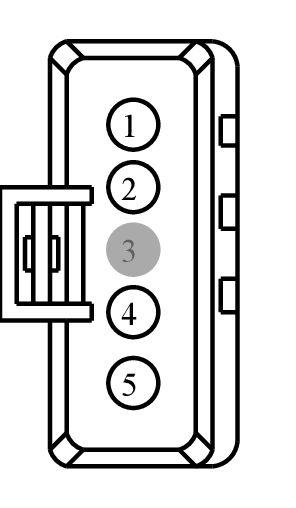

Connector End View (C363) - DRIVER SEAT REAR HEIGHT MOTOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C363 | DRIVER SEAT REAR HEIGHT MOTOR | BK | 14D231 | 61711 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3S7T-14474-DA | Not Available | |
| 96AG-14474-RZA | FU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPS05 (BU-WH) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL UP | memory | 3S7T-14474-DA | |||
| 1 | CPS27 (BU-BN) | 16 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | w/o memory | 3S7T-14474-DA | |||
| 2 | RPS13 (GN-OG) | 20 | CTRL MOD. - DRIVER SEAT SENSORS CUSHION - | memory | 96AG-14474-RZA | |||
| 3 | - (-) | - | - | N/A | ||||
| 4 | VPS11 (GN-BN) | 20 | SENSOR - DRIVER SEAT HEIGHT REAR / PARALLEL | memory | 96AG-14474-RZA | |||
| 5 | CPS04 (YE-OG) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL DOWN | memory | 3S7T-14474-DA | |||
| 5 | CPS26 (YE-BU) | 16 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | w/o memory | 3S7T-14474-DA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1071
Service Part Number:
AU2Z-14S411-PA
Gauge:
14 18
Pin material:
Tin (greased)
Cavities:
5
Vehicle Uses:
- Motor - Seat Height (Rear)
- Motor - Seat Recline
Pigtail Kit Part Number WPT-1450
Service Part Number:
AU2Z-14S411-PB
Gauge:
14 20
Pin material:
Tin (greased)
Cavities:
5
Vehicle Uses:
- Clockspring
- Module - Power Steering
- Motor - Seat Height (Front)
- Motor - Seat Height (Rear)
- Motor - Seat Recline
