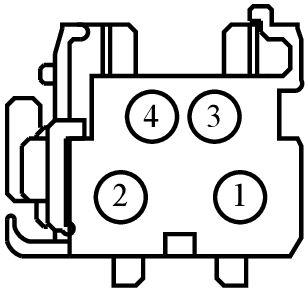

Connector End View (C362) - DRIVER SEAT HORIZONTAL MOTOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C362 | DRIVER SEAT HORIZONTAL MOTOR | GY | 14D231 | 61711 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1C1T-14474-BA | Not Available | |
| YC1T-14474-AA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number |
|---|---|---|---|---|---|
| 1 | CPS01 (GN-BU) | 16 | CTRL MOD. - DRIVER SEAT SLIDE FORWARD | memory | 1C1T-14474-BA |
| 1 | CPS23 (GN-VT) | 16 | SWITCH - SEAT ADJUST. DRIVER FORWARD | w/o memory | 1C1T-14474-BA |
| 2 | CPS06 (GN-WH) | 16 | CTRL MOD. - DRIVER SEAT SLIDE REARWARD | memory | 1C1T-14474-BA |
| 2 | CPS28 (GN) | 16 | SWITCH - SEAT ADJUST. DRIVER REARWARD | w/o memory | 1C1T-14474-BA |
| 3 | RPS13 (GN-OG) | 18 | CTRL MOD. - DRIVER SEAT SENSORS CUSHION - | memory | YC1T-14474-AA |
| 4 | VPS09 (BN-BU) | 18 | SENSOR - DRIVER SEAT SLIDE FORWARD/REARWARD | memory | YC1T-14474-AA |
Available Pigtail Kits
Pigtail Kit Part Number WPT-1501
Service Part Number:
AU2Z-14S411-RB
Gauge:
14
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Motor - Power Seat Track
- Motor - Seat Height (Front)
- Motor - Seat Height (Rear)
- Motor - Seat Recline
- Motor - Steering Column Adjust
Pigtail Kit Part Number WPT-1072
Service Part Number:
AU2Z-14S411-RA
Gauge:
14 18
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Motor - Power Seat Track
- Motor - Seat Height (Front)
- Motor - Steering Column Adjust
