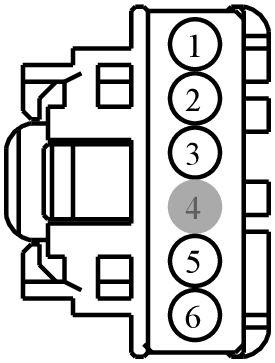

Connector End View (C289) - AIR INLET MODE DOOR ACTUATOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C289 | AIR INLET MODE DOOR ACTUATOR | BK | 14401 | 19E616 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LH111 (BN-WH) | 22 | CTRL MOD. - CLIMATE # DOOR POSITION SENSORS ALSO GENERIC VREF IN LOGICAL SCHEMATICS | 3F2T-14474-SA | ||||
| 2 | VH438 (GN) | 26 | SENSOR - DOOR POSITION RECIRC. | 9U5T-14474-NA | ||||
| 3 | RH111 (GY-BU) | 22 | CTRL MOD. - CLIMATE # DOOR POSITION SENSORS ALSO GENERIC VREF RETURN IN LOGICAL SCHEMATICS | 3F2T-14474-SA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CH207 (BU-GY) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 1 / CLOSE (IF PLUS) | 3F2T-14474-SA | ||||
| 6 | CH208 (GN-OG) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 2 / OPEN (IF PLUS) | 3F2T-14474-SA | ||||

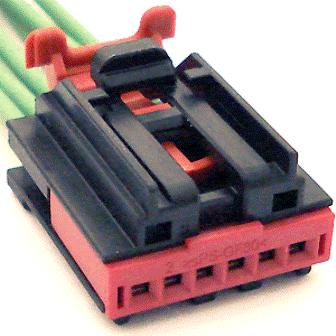

Available Pigtail Kits
Pigtail Kit Part Number WPT-1049
Service Part Number:
9U2Z-14S411-UA
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Actuator - Door Lock - RH - Front
- Motor - Heater A/C Mode Door
- Motor - Heater/AC Blend Door
- Motor - Heater/AC Inlet Door
- Switch - Heated Back Light (Rear Defrost)
- Switch - Heated Seat - LH - Rear
- Switch - Heated Seat - RH - Front
- Switch - Heated Seat - RH - Rear
