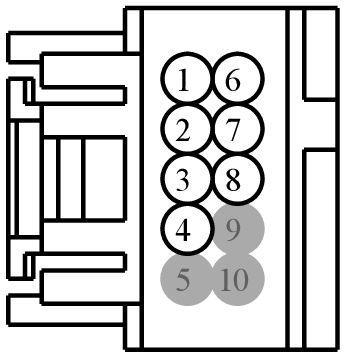

Connector End View (C205) - HEADLAMP SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C205 | HEADLAMP SWITCH | GY | 14401 | 11654 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | 3F2T-14474-SA | ||||
| 2 | CLS34 (GY) | 26 | SWITCH - PARK LAMPS | 9U5T-14474-NA | ||||
| 3 | GD374 (BK-WH) | 20 | GROUND - TUNNEL (BC3T) | 3F2T-14474-RA | ||||
| 4 | CLF19 (VT) | 26 | SWITCH - AUTOLAMP (1) ON | 9U5T-14474-NA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CLF23 (WH) | 26 | SWITCH - HEADLAMP OFF | 9U5T-14474-NA | ||||
| 7 | CLF24 (YE) | 26 | SWITCH - HEADLAMP ON | 9U5T-14474-NA | ||||
| 8 | GD374 (BK-WH) | 22 | GROUND - TUNNEL (BC3T) | 3F2T-14474-SA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||

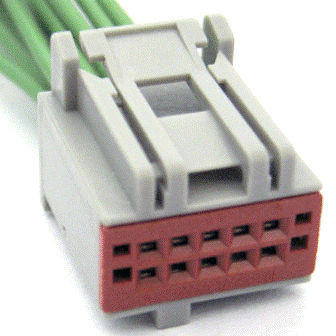

Available Pigtail Kits
Pigtail Kit Part Number WPT-934
Service Part Number:
3U2Z-14S411-LSB
Gauge:
18
Pin material:
Silver
Cavities:
10
Vehicle Uses:
- Lamp - Headlamp Switch
- Module - Lighting Control
- Module - Reverse Park Aid (RPA)
- Module - Seat Memory
- Radio
- Switch - Headlamp
- Switch - Headlamp / Foglamp
- Switch - Multifunction
- Switch - Power Window - Driver
- Switch - Turn Signal
