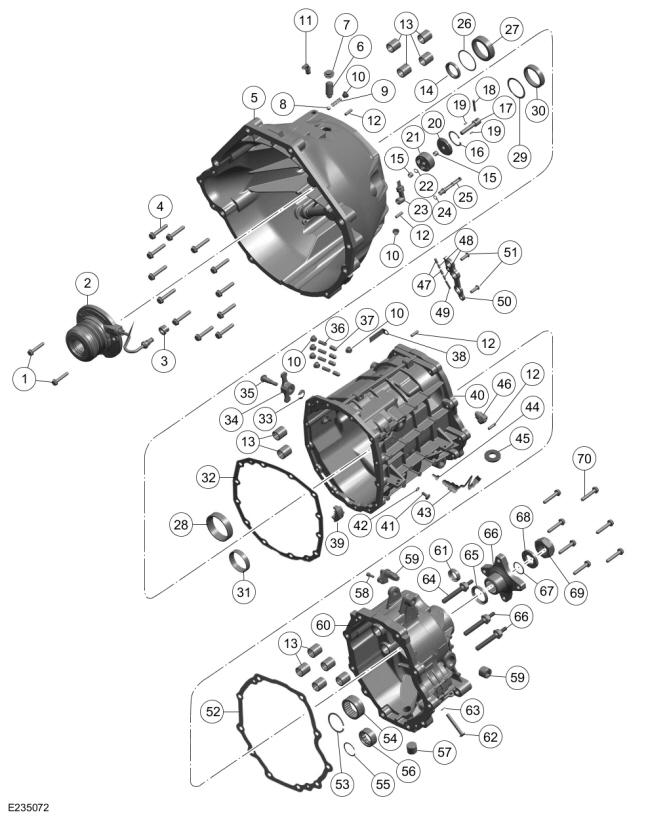

Transmission Case
WARNING: This page is about a different variant/trim than selected.
| Item | Description |
|---|---|
| 1 | Slave cylinder bolts (2 required) |
| 2 | Slave cylinder |
| 3 | Slave cylinder hydraulic tube retainer |
| 4 | Clutch housing bolts (12 required) |
| 5 | Clutch housing |
| 6 | Roller detent |
| 7 | Roller detent cap |
| 8 | Check ball |
| 9 | Spring |
| 10 | Plug (7 required) |
| 11 | Vent |
| 12 | Dowel pin (4 required) |
| 13 | Shift shaft bearing (11 required) |
| 14 | Input shaft seal |
| 15 | Pump shaft bushing |
| 16 | Pump retaining ring |
| 17 | Pump shaft |
| 18 | Pump shaft pin |
| 19 | Pump drive pin (2 required) |
| 20 | Pump cover |
| 21 | Pump gerotor |
| 22 | Gerotor retaining ring |
| 23 | Slave cylinder hydraulic tube connector |
| 24 | Pick-up tube O-ring |
| 25 | Oil pick-up tube |
| 26 | Input/output shaft shim |
| 27 | Input shaft bearing cup |
| 28 | Output shaft bearing cup |
| 29 | Countershaft shim |
| 30 | Countershaft front bearing cup |
| 31 | Countershaft front bearing cup |
| 32 | Clutch housing gasket |
| 33 | Selector lever retaining clip |
| 34 | Selector lever |
| 35 | Selector lever pin |
| 36 | Shift shaft detent springs (4 required) |
| 37 | Shift shaft detents (4 required) |
| 38 | Identification tag |
| 39 | Guide plate |
| 40 | Transmission case |
| 41 | Guide plate bolt |
| 42 | Guide plate bolt seal |
| 43 | Reverse switch |
| 44 | Reverse switch pin |
| 45 | Magnet |
| 46 | Interlock pin |
| 47 | Transmission case shift interlock plunger (2 required) |
| 48 | Shift shaft interlock plunger (2 required) |
| 49 | 5-6 shift interlock plunger |
| 50 | Shift interlock cover |
| 51 | Shift interlock cover bolts (2 required) |
| 52 | Extension housing gasket |
| 53 | Output shaft roller bearing retainer |
| 54 | Output shaft roller bearing |
| 55 | Countershaft roller bearing retainer |
| 56 | Countershaft roller bearing |
| 57 | Drain/fill plug (2 required) |
| 58 | Speed sensor bolt |
| 59 | Speed sensor |
| 60 | Extension housing |
| 61 | Shift shaft seal |
| 62 | Reverse shaft bolt |
| 63 | Reverse shaft bolt O-ring |
| 64 | Extension housing studbolts (3 required) |
| 65 | Outputshaft seal |
| 66 | Outputshaft flange |
| 67 | Outputshaft flange O-ring |
| 68 | Output shaft flange washer |
| 69 | Output shaft flange nut |
| 70 | Extension housing bolts (7 required) |
