Connector End View (C900) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C900 | INLINE | 14A00514335 | Not Available | |||||

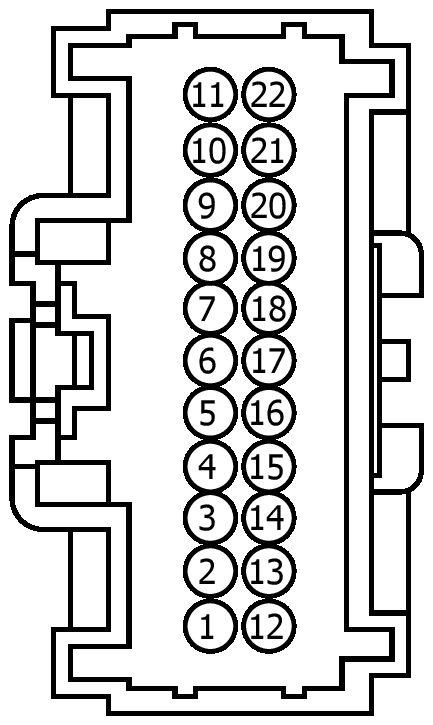

MALE
Harness
14A005

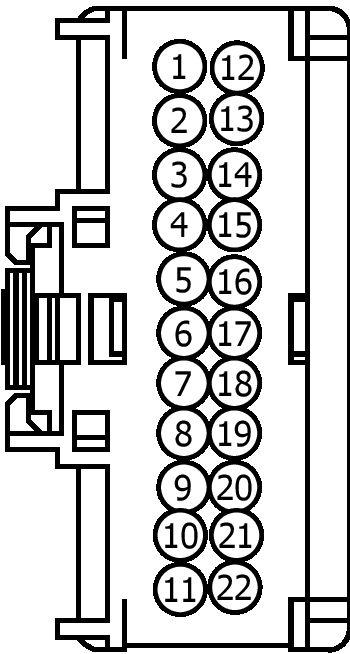

FEMALE
Harness
14335
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | VLN04 (VT) | 26 | 14A005 | |
| 1 | VLN04 (VT-GY) | 22 | 14335 | |
| 2 | SBP32 (VT-RD) | 22 | ||
| 3 | CPR85 (GN) | 26 | 14A005 | |
| 3 | CPR85 (GN-WH) | 22 | 14335 | |
| 4 | VMM23 (BN-VT) | 22 | ||
| 5 | RMM23 (WH-GN) | 22 | ||
| 6 | VME57 (YE-VT) | 22 | ||
| 7 | RME57 (BU-BN) | 22 | ||
| 8 | VMEA0 (BU-GN) | 22 | ||
| 9 | RMEA0 (WH-OG) | 22 | ||
| 10 | CPR31 (VT) | 26 | 14A005 | |
| 10 | CPR31 (VT-BN) | 22 | 14335 | |
| 11 | VPL56 (BU) | 26 | 14A005 | |
| 11 | VPL56 (BU-GY) | 22 | 14335 | |
| 12 | VLN33 (GY-VT) | 22 | ||
| 13 | CLN09 (YE-GN) | 22 | ||
| 14 | CPR86 (GY) | 26 | 14A005 | |
| 14 | CPR86 (GY-BN) | 22 | 14335 | |
| 15 | DMM23 (*) | 20 | 14335 | |
| 15 | DMM23 (BK) | 22 | 14A005 | |
| 16 | CPR38 (WH) | 26 | 14A005 | |
| 16 | CPR38 (WH-BU) | 22 | 14335 | |
| 17 | VDB06 (GY-OG) | 22 | 14335 | |
| 17 | VDB06 (GY-OG) | 26 | 14A005 | |
| 18 | VDB07 (VT-OG) | 22 | 14335 | |
| 18 | VDB07 (VT-OG) | 26 | 14A005 | |
| 19 | VDB06 (GY-OG) | 22 | 14335 | |
| 19 | VDB06 (GY-OG) | 26 | 14A005 | |
| 20 | VDB07 (VT-OG) | 22 | 14335 | |
| 20 | VDB07 (VT-OG) | 26 | 14A005 | |
| 21 | GD382 (BK-GY) | 18 | 14A005 | |
| 21 | GD382 (BK-GY) | 22 | 14335 | |
| 22 | CPR40 (YE) | 26 | 14A005 |
