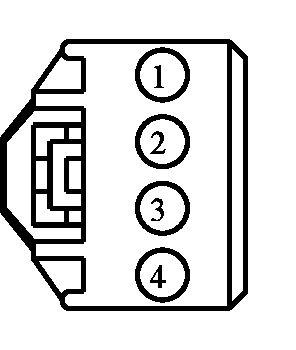

Connector End View (C802) - REAR DOOR SPEAKER RH
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C802 | REAR DOOR SPEAKER RH | NA | 14632 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BBA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BAA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VME12 (BN-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | 97BG-14474-BBA | ||||
| 2 | VME40 (BU-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR TWEETER + | 97BG-14474-BAA | ||||
| 3 | RME40 (VT-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR TWEETER - | 97BG-14474-BAA | ||||
| 4 | RME12 (BN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | 97BG-14474-BBA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-912
Service Part Number:
8U2Z-14S411-HA
Gauge:
14
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Sensor - Oil Temperature
- Sensor - Power Steering Pressure
- Sensor - Purge Flow
- Switch - Gear Shift Select/Neutral Safety
