Connector End View (C755) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C755 | INLINE | 1463314A005 | See Below | |||||

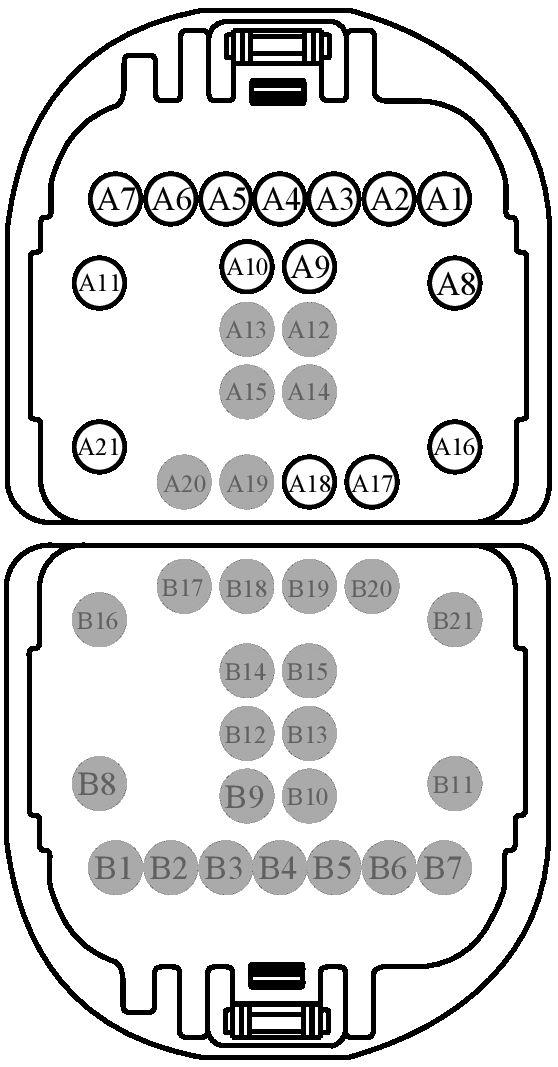

MALE
Harness
14633
FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| A1 | CPW14 (VT-WH) | 22 | ||
| A2 | CPW16 (BU-OG) | 20 | 14633 | |
| A2 | CPW16 (BU-OG) | 22 | 14A005 | |
| A3 | CPW15 (YE) | 20 | 14633 | |
| A3 | CPW15 (YE) | 22 | 14A005 | |
| A4 | RPK39 (VT-OG) | 22 | ||
| A5 | VPK46 (GY) | 22 | ||
| A6 | VDN13 (BN) | 22 | ||
| A7 | CBX07 (GN-RD) | 22 | ||
| A8 | CPL13 (BN-GN) | 14 | ||
| A9 | CPL36 (GN) | 22 | ||
| A10 | CPL89 (BN-BU) | 22 | ||
| A11 | CPL11 (GY-BN) | 14 | ||
| A12 | * | * | ||
| A13 | * | * | ||
| A14 | * | * | ||
| A15 | * | * | ||
| A16 | CBP38 (GY-BU) | 14 | ||
| A17 | VME09 (WH-GN) | 18 | ||
| A18 | RME09 (BN-YE) | 18 | ||
| A19 | * | * | ||
| A20 | * | * | ||
| A21 | GD382 (BK-GY) | 14 | ||
| B1 | * | * | ||
| B2 | * | * | ||
| B3 | * | * | ||
| B4 | * | * | ||
| B5 | * | * | ||
| B6 | * | * | ||
| B7 | * | * | ||
| B8 | * | * | ||
| B9 | * | * | ||
| B10 | * | * | ||
| B11 | * | * | ||
| B12 | * | * | ||
| B13 | * | * | ||
| B14 | * | * | ||
| B15 | * | * | ||
| B16 | * | * | ||
| B17 | * | * | ||
| B18 | * | * | ||
| B19 | * | * | ||
| B20 | * | * |
Available Pigtail Kits
Pigtail Kit Part Number WPT-1425
Service Part Number:
FU2Z-14S411-RA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
