Connector End View (C1644) - WASTEGATE VACUUM SENSOR
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1644 | WASTEGATE VACUUM SENSOR | BK | 12C508 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-KA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE458 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) | AU5T-14474-KA | ||||
| 2 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 | AU5T-14474-KA | ||||
| 3 | VE821 (WH-VT) | 18 | SENSOR - VACUUM RESERVOIR PRESSURE (VRP) | AU5T-14474-KA | ||||

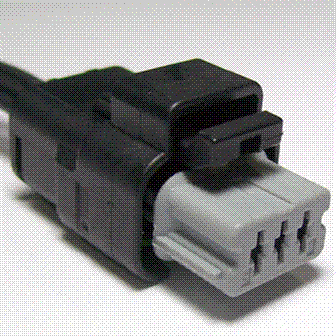

Available Pigtail Kits
Pigtail Kit Part Number WPT-1437
Service Part Number:
FU2Z-14S411-AGA
Gauge:
16
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Sensor - Manifold Absolute Pressure (MAP)
- Sensor - Wastegate Pressure
- Solenoid - Wastegate Vacuum
