Connector End View (C1427) - TURBOCHARGER BOOST PRESSURE (TCBP) SENSOR
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1427 | TURBOCHARGER BOOST PRESSURE (TCBP) SENSOR | 8C290 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-KA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE805 (GY-OG) | 20 | SENSOR - MANIFOLD TEMPERATURE + | 9U5T-14474-KA | ||||
| 2 | RE407 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | 9U5T-14474-KA | ||||
| 3 | LE423 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) (E-VREF) (VREF1) | 9U5T-14474-KA | ||||

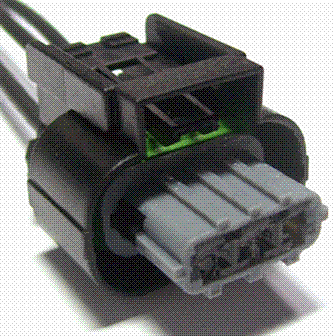

Available Pigtail Kits
Pigtail Kit Part Number WPT-1068
Service Part Number:
AU2Z-14S411-JA
Gauge:
14
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Sensor - Cam Shaft Position
- Sensor - Manifold Absolute Pressure (MAP)
Pigtail Kit Part Number WPT-1369
Service Part Number:
AU2Z-14S411-JB
Gauge:
16
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Sensor - Cam Shaft Position
- Sensor - Manifold Absolute Pressure (MAP)
- Sensor - Turbo Intake Pressure/Temperature
