Connector End View (C1360) - FUEL RAIL PRESSURE (FRP) SENSOR
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1360 | FUEL RAIL PRESSURE (FRP) SENSOR | BK | 14B485 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-PA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE423 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) (E-VREF) (VREF1) | BU5T-14474-PA | ||||
| 2 | VE727 (BU-BN) | 18 | SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) | BU5T-14474-PA | ||||
| 3 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 | BU5T-14474-PA | ||||

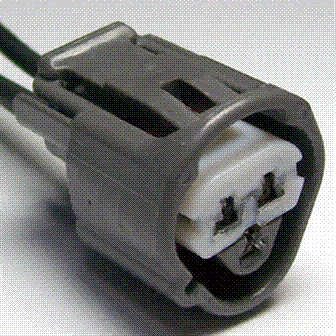

Available Pigtail Kits
Pigtail Kit Part Number WPT-1281
Service Part Number:
CU2Z-14S411-PA
Gauge:
16
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Sensor - Fuel Rail Pressure
