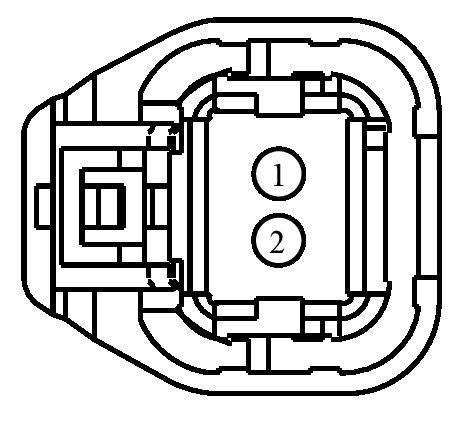

Connector End View (C1246) - TURBOCHARGER WASTEGATE REGULATING VALVE SOLENOID (TCWRVS)
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1246 | TURBOCHARGER WASTEGATE REGULATING VALVE SOLENOID (TCWRVS) | BK | 12C508 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 6M5T-14474-ABA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBK03 (GY) | 18 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | 6M5T-14474-ABA | ||||
| 2 | CE460 (VT-WH) | 18 | CTRL MOD. - POWERTRAIN # WASTEGATE SOLENOID (WGT_CV) + | 6M5T-14474-ABA | ||||

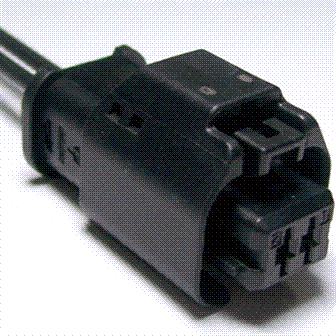

Available Pigtail Kits
Pigtail Kit Part Number WPT-1370
Service Part Number:
DU2Z-14S411-ALA
Gauge:
18
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Actuator - Turbocharger Waste Gate
