Connector End View (C1110) - AIR CONDITIONING (A/C) CONTROL SOLENOID
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1110 | AIR CONDITIONING (A/C) CONTROL SOLENOID | BK | 14A280 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| XR8T-14474-DA | Not Available | |
| F5OB-14474-AA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE462 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # VARIABLE A/C COMPRESSOR VALVE | XR8T-14474-DA | ||||
| 2 | CBK03 (GY) | 18 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | F5OB-14474-AA | ||||

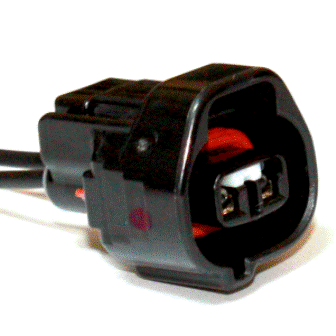

Available Pigtail Kits
Pigtail Kit Part Number WPT-869
Service Part Number:
6U2Z-14S411-DA
Gauge:
18
Pin material:
Tin
Cavities:
2
Vehicle Uses:
- Lamp - License
