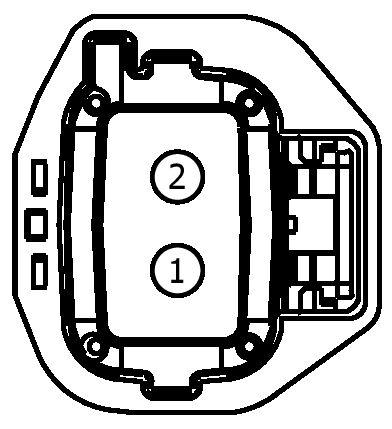

Connector End View (C1077) - COOLING FAN MOTOR 2
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1077 | COOLING FAN MOTOR 2 | DK GY | 8C290 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-CFA | KU2Z-14474-AA | 6.3 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CEC05 (VT-GY) | 10 | RELAY - ENGINE COOLING FAN | 97BG-14474-CFA | ||||
| 2 | CEC06 (YE-OG) | 10 | RELAY - ENGINE COOLING FAN 2ND | 97BG-14474-CFA | ||||

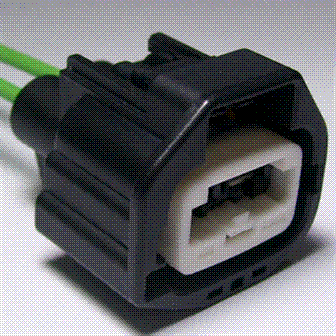

Available Pigtail Kits
Pigtail Kit Part Number WPT-1417
Service Part Number:
3U2Z-14S411-EUAB
Gauge:
14
Pin material:
Silver
Cavities:
2
Vehicle Uses:
- Motor - Engine Cooling Fan
- Pump - Fuel (External)
- Resistor - Fan Dropping
- Trailer Tow - Vehicle Side
