Connector End View (C1026) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1026 | INLINE | BK | 12A58112A581 | See Below | ||||

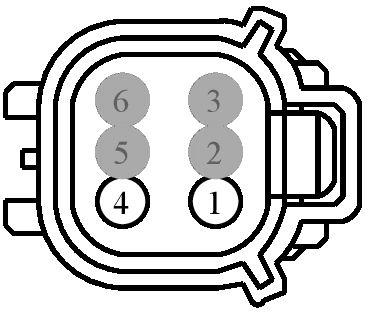

MALE
Harness
12A581

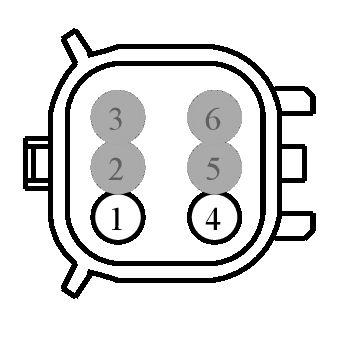

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | CBB25 (WH-OG) | 20 | ||
| 2 | * | * | 12A581 | |
| 2 | VDB25 (GN-OG) | 22 | 12A581 | |
| 3 | * | * | ||
| 4 | CBB25 (WH-OG) | 20 | 12A581 | |
| 4 | CBB25 (WH-OG) | 20 | 12A581 | |
| 5 | * | * | 12A581 | |
| 5 | VDB26 (GY-BU) | 22 | 12A581 |
Available Pigtail Kits
Pigtail Kit Part Number WPT-1426
Service Part Number:
FU2Z-14S411-TA
Gauge:
16
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Camera - Reverse Park Aid
- Lamp - Park/Turn/Stop
- Sensor - Coolant Temperature
- Sensor - O2 (HEGO/ EGO)
Pigtail Kit Part Number WPT-971
Service Part Number:
3U2Z-14S411-FEAB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Headlamp - High/Low Beam
- Lamp - Park/Turn/Stop
- Motor - Engine Cooling Fan
- Motor - Running Board
