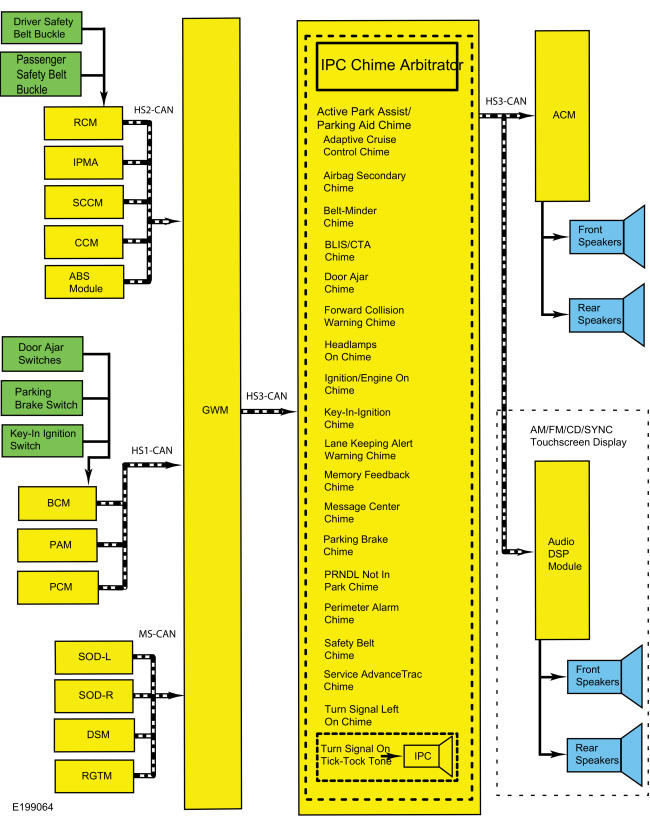

System Diagram
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | AM/FM/CD/SYNC® touchscreen display |
| 2 | ABS module |
| 3 | IPMA |
| 4 | BCM |
| 5 | Door ajar switches |
| 6 | Parking brake switch |
| 7 | Driver safety belt buckle |
| 8 | Passenger safety belt buckle |
| 9 | RCM |
| 10 | PCM |
| 11 | GWM |
| 12 | Key-in ignition switch |
| 13 | ACM |
| 14 | Rear speakers |
| 15 | Front speakers |
| 16 | Audio DSP module |
| 17 | Rear speakers |
| 18 | Front speakers |
| 19 | RGTM |
| 20 | CCM |
| 21 | SODR |
| 22 | SODL |
| 23 | DSM |
| 24 | PAM |
| 25 | SCCM |
| 26 | Belt-Minder® chime |
| 27 | Door ajar chime |
| 28 | Headlamps on chime |
| 29 | Parking brake chime |
| 30 | Safety belt chime |
| 31 | Airbag secondary chime |
| 32 | Message center chime |
| 33 | Service AdvanceTrac® chime |
| 34 | Ignition/engine on chime |
| 35 | Key-in-ignition chime |
| 36 | Memory feedback chime |
| 37 | Perimeter alarm chime |
| 38 | Turn signal left on chime |
| 39 | Adaptive cruise control chime |
| 40 | BLIS®/CTA chime |
| 41 | Forward collision warning chime |
| 42 | Lane keeping alert warning chime |
| 43 | PRNDL not in park chime |
| 44 | Active park assist/parking aid chime |
| 45 | Turn signal on tick-tock tone |
| 46 | IPC |
| 47 | IPC chime arbitrator |
