Connector End View (C476) - REAR WINDOW WIPER MOTOR
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C476 | REAR WINDOW WIPER MOTOR | LT GY | 17N400 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-CBA | Not Available | |
| DU5T-14474-DBA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CRW13 (GN) | 16 | SWITCH - REAR WIPER | DU5T-14474-DBA | ||||
| 2 | CRW02 (GY-BU) | 22 | CTRL MOD. - REAR WIPER | DU5T-14474-CBA | ||||
| 3 | GD312 (BK) | 16 | GROUND - PILLAR C OR QUARTER PANEL LEFT # 2ND POINT | DU5T-14474-DBA | ||||

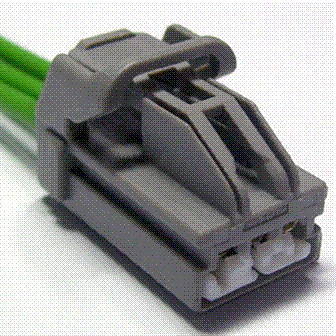

Available Pigtail Kits
Pigtail Kit Part Number WPT-1147
Service Part Number:
3U2Z-14S411-BHAB
Gauge:
16
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Motor - Rear Window Wiper
- Motor - Seat Recline
- Refrigerator
