Connector End View (C475) - HIGH MOUNTED STOPLAMP
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C475 | HIGH MOUNTED STOPLAMP | BK | 14A583 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2S65-14474-AA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| A | CLS17 (YE-GY) | 20 | CTRL MOD. - STOP HIGH MOUNT | 2S65-14474-AA | ||||
| B | GD312 (BK) | 20 | GROUND - PILLAR C OR QUARTER PANEL LEFT # 2ND POINT | 2S65-14474-AA | ||||

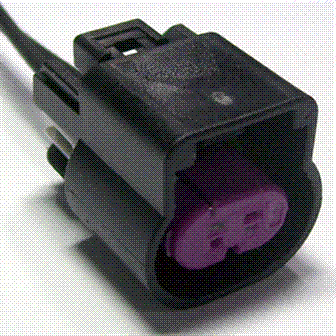

Available Pigtail Kits
Pigtail Kit Part Number WPT-1101
Service Part Number:
AU2Z-14S411-AZA
Gauge:
16
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- A/C Compressor Clutch
- Lamp - CHMSL (Center High Mount Stop Lamp)
