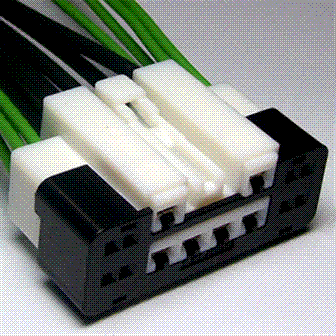

Connector End View (C406) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C406 | INLINE | NA | 17N40014A583 | See Below | ||||

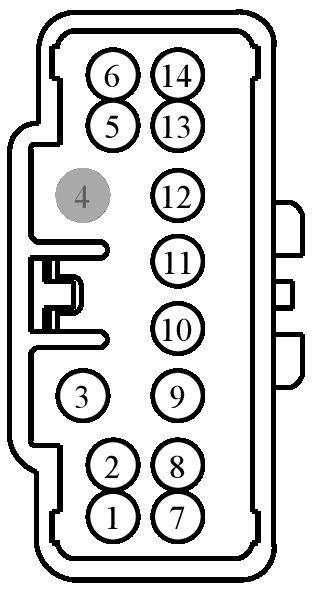

MALE
Harness
17N400
FEMALE
Harness
14A583
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | CPR61 (BN) | 20 | ||
| 2 | CPR60 (WH-VT) | 20 | ||
| 3 | GD347 (BK-VT) | 10 | ||
| 4 | * | * | ||
| 5 | CPR65 (BU-GN) | 20 | 14A583 | |
| 5 | CPR65 (BU-GN) | 22 | 17N400 | |
| 6 | CPR64 (VT-OG) | 20 | 14A583 | |
| 6 | CPR64 (VT-OG) | 22 | 17N400 | |
| 7 | RPR61 (YE-VT) | 20 | ||
| 8 | CPR66 (GY-YE) | 20 | 14A583 | |
| 8 | CPR66 (GY-YE) | 22 | 17N400 | |
| 9 | CPR67 (VT) | 20 | 14A583 | |
| 9 | CPR67 (VT) | 22 | 17N400 | |
| 10 | CPL45 (BN) | 20 | 14A583 | |
| 10 | CPL45 (BN) | 22 | 17N400 | |
| 11 | CPR51 (YE-OG) | 20 | 14A583 | |
| 11 | CPR51 (YE-OG) | 22 | 17N400 | |
| 12 | CPR52 (YE-VT) | 20 | 14A583 | |
| 12 | CPR52 (YE-VT) | 22 | 17N400 | |
| 13 | RPR52 (VT-GY) | 20 | 14A583 | |
| 13 | RPR52 (VT-GY) | 22 | 17N400 | |
| 14 | CPR89 (BN-BU) | 20 | 14A583 |
Available Pigtail Kits
Pigtail Kit Part Number WPT-1286
Service Part Number:
CU2Z-14S411-APA
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
14
Vehicle Uses:
- Connector - Inline
- Module - Wiper Control
