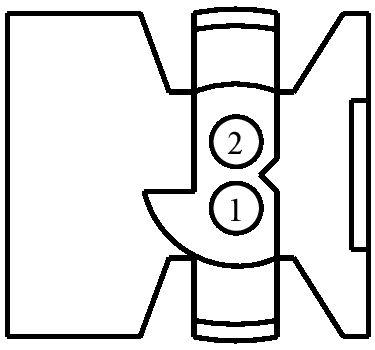

Connector End View (C389) - PASSENGER SAFETY BELT LOAD LIMITING RETRACTOR
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C389 | PASSENGER SAFETY BELT LOAD LIMITING RETRACTOR | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| NULL | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CR147 (GN-OG) | 22 | CTRL MOD. - SEAT BELT SHOULDER ADAPTIVE LOAD LIMITING PASSENGER OUTBOARD + | NULL | ||||
| 2 | RR147 (YE-VT) | 22 | CTRL MOD. - SEAT BELT SHOULDER ADAPTIVE LOAD LIMITING PASSENGER OUTBOARD - | NULL | ||||

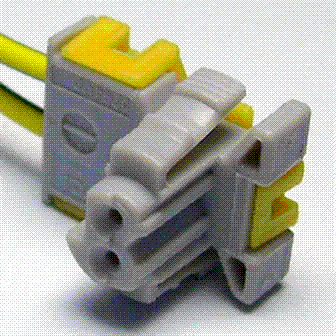

Available Pigtail Kits
Pigtail Kit Part Number WPT-1223
Service Part Number:
BU2Z-14S411-BFA
Gauge:
20
Pin material:
FCI - Airbag
Cavities:
2
Vehicle Uses:
- Squib - Airbag (Passenger)
