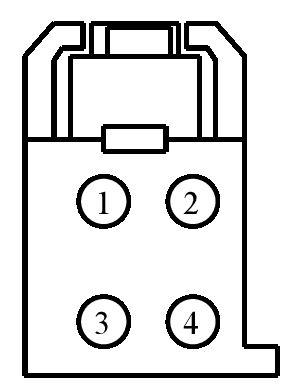

Connector End View (C362) - FRONT SEAT TRACK MOTOR LH
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C362 | FRONT SEAT TRACK MOTOR LH | DK GY | 14D231 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPS01 (GN-BU) | 14 | CTRL MOD. - DRIVER SEAT SLIDE FORWARD | NA | ||||
| 1 | CPS23 (GN-VT) | 14 | SWITCH - SEAT ADJUST. DRIVER FORWARD | NA | ||||
| 2 | RPS12 (GN-OG) | 20 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | NA | ||||
| 3 | CPS06 (GN-WH) | 14 | CTRL MOD. - DRIVER SEAT SLIDE REARWARD | NA | ||||
| 3 | CPS28 (GN) | 14 | SWITCH - SEAT ADJUST. DRIVER REARWARD | NA | ||||
| 4 | VPS09 (BN-BU) | 20 | SENSOR - DRIVER SEAT SLIDE FORWARD/REARWARD | NA | ||||

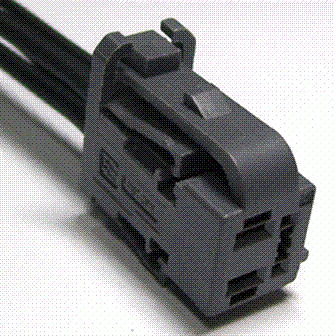

Available Pigtail Kits
Pigtail Kit Part Number WPT-1350
Service Part Number:
DU2Z-14S411-UA
Gauge:
16 20
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Motor - Power Seat Track
- Motor - Seat Height (Front)
