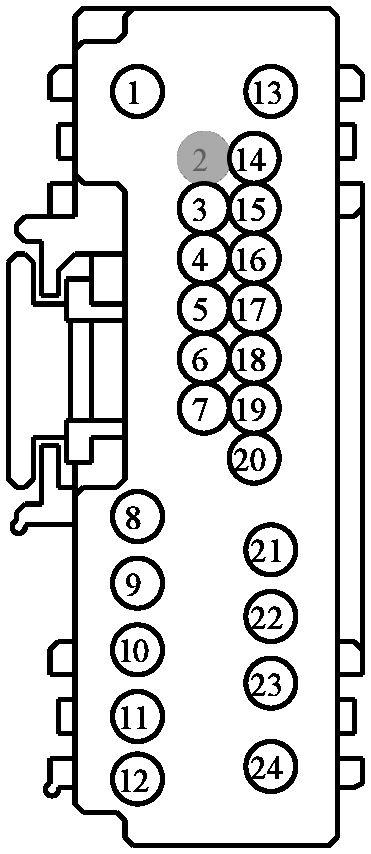

Connector End View (C341B) - DRIVER FRONT SEAT MODULE (DSM)
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C341B | DRIVER FRONT SEAT MODULE (DSM) | GY | 14D231 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBX03 (BU-RD) | 20 | POWER - SEAT # BATTERY LOGIC | NA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VPS11 (GN-BN) | 20 | SENSOR - DRIVER SEAT HEIGHT REAR / PARALLEL | NA | ||||
| 4 | VPS10 (BU-GN) | 20 | SENSOR - DRIVER SEAT HEIGHT FRONT / TILT | NA | ||||
| 5 | CPS26 (YE-BU) | 20 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | NA | ||||
| 6 | CPS24 (GY) | 20 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) DOWN | NA | ||||
| 7 | CPS30 (VT-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE REARWARD | NA | ||||
| 8 | RPS12 (GN-OG) | 20 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | NA | ||||
| 9 | CPS06 (GN-WH) | 14 | CTRL MOD. - DRIVER SEAT SLIDE REARWARD | NA | ||||
| 10 | CPS04 (YE-OG) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL DOWN | NA | ||||
| 11 | CPS02 (GY-YE) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT DOWN | NA | ||||
| 12 | CPS01 (GN-BU) | 14 | CTRL MOD. - DRIVER SEAT SLIDE FORWARD | NA | ||||
| 13 | CPS07 (GY-BN) | 14 | CTRL MOD. - DRIVER SEAT RECLINE INCLINE | NA | ||||
| 14 | VPS09 (BN-BU) | 20 | SENSOR - DRIVER SEAT SLIDE FORWARD/REARWARD | NA | ||||
| 15 | CPS28 (GN) | 20 | SWITCH - SEAT ADJUST. DRIVER REARWARD | NA | ||||
| 16 | CPS23 (GN-VT) | 20 | SWITCH - SEAT ADJUST. DRIVER FORWARD | NA | ||||
| 17 | CPS27 (BU-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | NA | ||||
| 18 | CPS25 (WH-VT) | 20 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) UP | NA | ||||
| 19 | CPS29 (WH-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE FORWARD | NA | ||||
| 20 | VPS12 (VT-OG) | 20 | SENSOR - DRIVER SEAT RECLINE | NA | ||||
| 21 | CPS08 (VT-OG) | 14 | CTRL MOD. - DRIVER SEAT RECLINE RECLINE | NA | ||||
| 22 | CPS05 (BU-WH) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL UP | NA | ||||
| 23 | CPS03 (VT-GY) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT UP | NA | ||||
| 24 | GD905 (BK-GN) | 20 | GROUND - SEAT # HEATED SEAT DIRTY | NA | ||||
Available Pigtail Kits

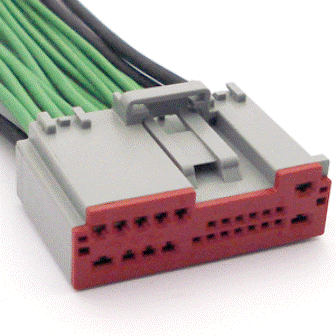

Pigtail Kit Part Number WPT-1033
Service Part Number:
9U2Z-14S411-YA
Gauge:
12 14 18
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
- Module - Driver Door
- Module - Seat Memory
- Radio
- Radio - Amplifier
