Connector End View (C260) - INLINE
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C260 | INLINE | BK | 14C21014401 | See Below | ||||
MALE
Harness
14C210
FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | VH411 (VT-GN) | 22 | ||
| 2 | * | * |

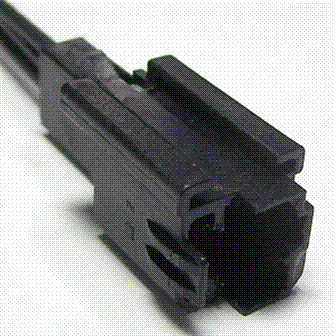

Available Pigtail Kits
Pigtail Kit Part Number WPT-1103
Service Part Number:
3U2Z-14S411-EXAB
Gauge:
18
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Lamp - PRNDL Indicator
- Module - Radio Power Antenna
- Switch - Overdrive Cancel
Pigtail Kit Part Number WPT-911
Service Part Number:
8U2Z-14S411-LA
Gauge:
18
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Fuse Panel Junction Block
- Lamp - Ambient Lighting
- Lamp - Front Park
- Lamp - Map
- Lamp - Park/Turn
- Lamp - PRNDL Indicator
- Lamp - Roof Marker
- Module - Driver Door
- Sensor - Speed
- Switch - Ambient Lighting Dimmer
