Connector End View (C251) - DATA LINK CONNECTOR (DLC)
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C251 | DATA LINK CONNECTOR (DLC) | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| F5AB-14474-BA | Not Available | |
| F58B-14474-AB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | F5AB-14474-BA | ||||
| 4 | GD215 (BK-GY) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | F58B-14474-AB | ||||
| 5 | GD214 (BK-BU) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE | F58B-14474-AB | ||||
| 6 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | F5AB-14474-BA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | F5AB-14474-BA | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | F5AB-14474-BA | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | SBP20 (GN-RD) | 20 | FUSE - 20 OR CIRCUIT BREAKER | F58B-14474-AB | ||||

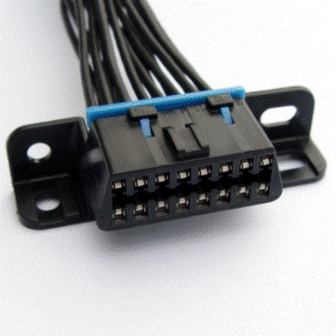

Available Pigtail Kits
Pigtail Kit Part Number WPT-615
Service Part Number:
3U2Z-14S411-LKA
Gauge:
16
Pin material:
Tin
Cavities:
16
Vehicle Uses:
- Test Connector - Diagnostic
