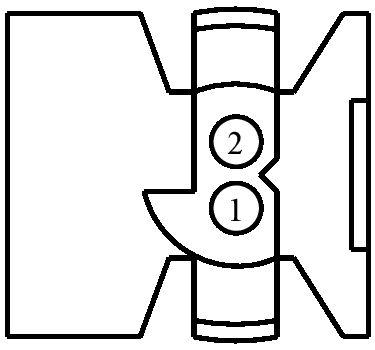

Connector End View (C216A) - DRIVER AIRBAG
WARNING: This page is about a different car, the 2018 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C216A | DRIVER AIRBAG | PIA | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CR101 (WH or OG) | * | CTRL MOD. - AIR BAG DRIVER 1 + | N/A | ||||
| 2 | RR101 (BU or GN) | * | CTRL MOD. - AIR BAG DRIVER 1 - | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1223
Service Part Number:
BU2Z-14S411-BFA
Gauge:
20
Pin material:
FCI - Airbag
Cavities:
2
Vehicle Uses:
- Squib - Airbag (Passenger)
